Este é um rádio experimental para a faixa de ondas médias, que com uma antena pequena pode pegar facilmente as estações locais mais fortes. Com antena maior as estações mais fracas também poderão ser ouvidas num alto-falante ou fone. Os poucos componentes usados tornam esta montagem ideal para o iniciante.
Este rádio é indicado para iniciantes e estudantes que desejam um modelo simples com poucos componentes para as estações locais de ondas médias.
Apesar da simplicidade, as estações mais fortes produzem bom som no alto-falante.
A alimentação pode ser feita com tensões de 1,5 a 6 V, o que significa de 1 a 4 pilhas, e o consumo de corrente é bastante baixo.
A ligação à terra é importante para as estações mais fracas podendo ser feita numa barra de metal enterrada, no encanamento de água, no polo neutro da tomada, em qualquer grande objeto de metal em contato com o solo ou mesmo segurando-se entre os dedos a ponta do fio ligado a T.
MONTAGEM

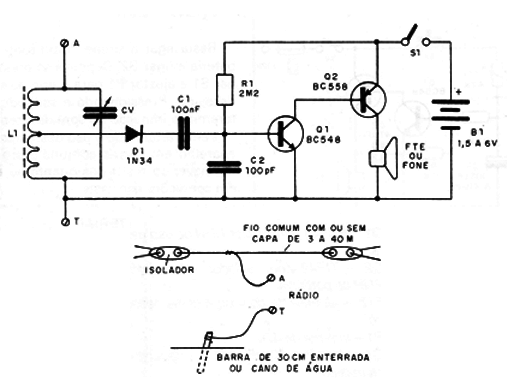

Na figura 1 temos o diagrama completo do rádio.

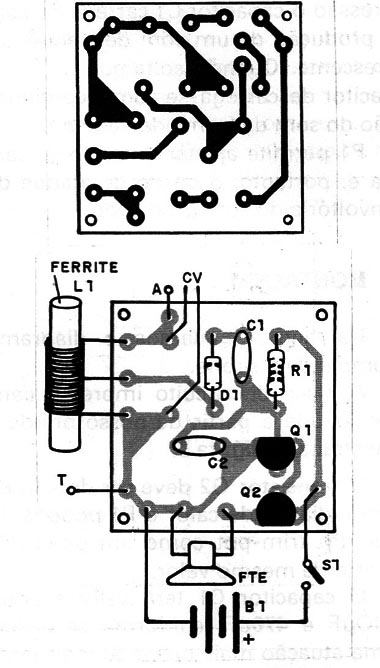

A placa de circuito impresso é mostrada na figura 2.
A bobina é enrolada num bastão de ferrite de 0,8 a 1 cm de diâmetro e de 10 a 25 cm de comprimento. Podemos usar fio esmaltado de qualquer espessura entre os números 18 e 28 ou mesmo fio comum encapado.
Enrolamos 50 voltas onde fazemos uma tomada (derivação) e depois mais 30 voltas terminando a bobina.
CV pode ser um variável miniatura de rádio transistorizado desmontado ou do tipo grande aproveitado de um velho rádio de válvulas.
O diodo D1 é de germânio de qualquer tipo e todos os capacitores podem ser cerâmicos ou de poliéster.
O alto-falante tanto pode ser de 4 como 8 Ω, como também pode ser usado um fone de ouvido de 4 a 200 Ω sem problemas.
O resistor R1 determina a sensibilidade do circuito podendo ser alterado na faixa de 1 M a 4M7. Procure o melhor valor que dê o som mais alto sem distorção.
PROVA E USO
Para provar é só fazer a ligação das pilhas, antena e terra e procurar sintonizar as estações mais fortes locais.
Não se espante se as estações mais fortes "espalharem" um pouco, ¡á que esta é uma característica deste rádio.
Maior seletividade pode ser obtida reduzindo as voltas do enrolamento de 30.
Entretanto, com este procedimento também diminuímos a sensibilidade.
Se não houver cobertura apropriada da faixa, é sinal que o variável empregado tem pequena capacitância.
Veja se você não está usando um variável de poucas placas para FM que tem menor capacitância máxima.
Q1 - BC548 ou equivalente – transistor NPN de uso geral
Q2 - BC558 ou equivalente – transistor PNP de uso geral
D1 - 1N34 ou qualquer outro diodo de germânio
L1 - ver texto
CV - variável - ver texto
FTE - alto-falante ou fone de baixa impedância
S1 - interruptor simples
B1 - 1 a 4 pilhas pequenas
R1 - 2M2 - resistor (vermelho, vermelho, verde)
C1 – 100 nF - capacitor cerâmico ou de poliéster
C2 – 100 nF - capacitor cerâmico
Diversos: placa de circuito impresso, bastão de ferrite, suporte para pilhas etc.
