Os circuitos de alta frequência, como os que operam com sinais de FM, são críticos não devendo ser montados em matrizes de contato ou ponte de terminais. No entanto, se tivermos cuidado, poderemos ter resultados razoáveis, o que é interessante num projeto didático, como o que apresentamos.
Nos circuitos de alta frequência os fios e terminais de componentes devem ser mantidos os mais curtos possíveis.
Esse fato limita sua utilização a placas de circuito impresso e mesmo assim, com cuidados nos comprimentos das trilhas.
No entanto, com finalidade didática é possível montar um simples sintonizador que poderá captar estações próximas usando uma ponte de terminais.
É claro que os fios devem ser mantidos curtos e uma certa instabilidade de funcionamento pode ocorrer com a aproximação de objetos ou mesmo da mão do operador.
O sinal do circuito apresentado deve ser aplicado à entrada de um amplificador, e podemos alterar sua bobina para que ele capte também os sinais da faixa de VHF.
Assim, para a faixa de FM a bobina consta de 4 espiras de fio rígido telefônico com diâmetro d 1 cm sem núcleo e para VHF poderemos experimentar 2 ou 3 espiras do mesmo fio com o mesmo diâmetro.
A antena pode ser do tipo telescópico ou um pedaço de fio de 30 a 60 cm de comprimento na posição vertical.

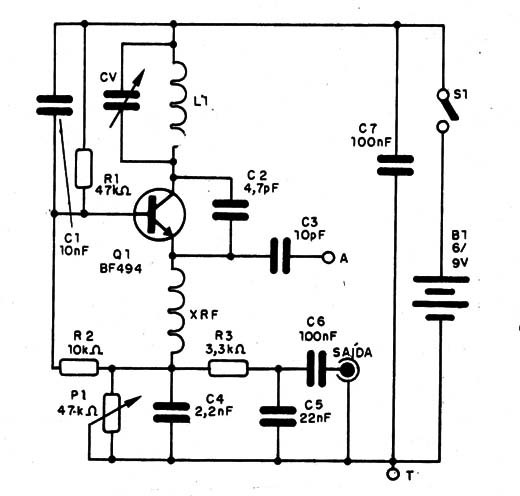

Na figura 1 temos então o diagrama completo do sintonizador.

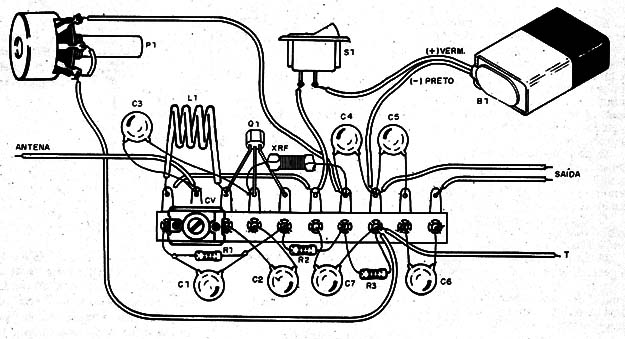

Na figura 2 temos a disposição dos componentes na ponte de terminais.
O capacitor variável é aproveitado de um rádio FM, mas a sintonia também pode ser feita por um trimmer.
Cuidado para não usar a seção de AM do capacitor variável, pois com ela o circuito não funcionará.
O choque de RF pode ser um microchoque de 47 µF ou ainda fabricado , enrolando-se umas 30 ou 40 voltas de fio fino num resistor de 1M Ω x ¼ W e ligando os fios aos terminais do resistor.
A alimentação pode ser feita com 4 pilhas pequenas ou ainda uma bateria de 9 V.
Os capacitores devem ser todos cerâmicos e o cabo de áudio para a entrada do amplificador deve ser blindado.
Para usar, ajuste P1 para obter o melhor rendimento ao mesmo tempo em que faz a sintonia do capacitor para captar alguma estação.
Com 5 ou 6 espiras podem ser captados os sons dos canais baixos de TV (2 a 5).
Q1 – BF494 – transistor de RF
L1 – Bobina – ver texto
XRF – microchoque – ver texto
CV – capacitor variável – ver texto
B1 – 6 ou 9 V – 4 pilhas ou bateria
A – antena – ver texto
S1 – Interruptor simples
P1 – 47 k – trimpot
R1 – 47 k Ω x 1/8 W – resistor – amarelo, violeta, laranja
R2 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja
R3 -3k3 x 1/8 W – resistor – laranja, laranja, vermelho
C1 – 10 nF – capacitor cerâmico
C2 – 47 pF – capacitor cerâmico
C3 - 10 pF – capacitor cerâmico
C4 - 2,2 nF – capacitor cerâmico
C5 – 22 nF –capacitor cerâmico
C6 - 100 nF – capacitor cerâmico
Diversos:
Conector de bateria ou suporte de pilhas, ponte de terminais, fios, sola, etc.
