Módulos de fontes de alimentação são uma maneira prática de se obter energia para a alimentação de circuitos eletrônicos. A Mean Well é uma especialista neste tipo de dispositivo e é de um deles que tratamos nesse nosso artigo. Falaremos das fontes de alta tensão UHP-1500-HV.
Este artigo foi elaborado com material obtido no site da Mouser Electronics e no próprio Datasheet da Mean Well acessados nos links abaixo:
https://www.mouser.com/new/meanwell/mean-well-uhp-1500-hv-power-supplies/

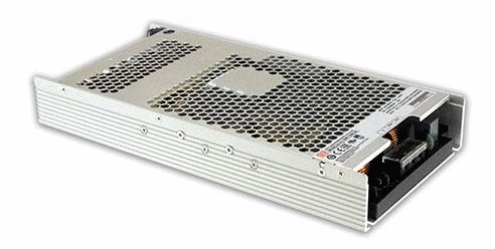

Começamos por mostrar na figura 1 o aspecto de desses módulos de 1500 W.
Os módulos de fontes de alimentação de alta tensão MEAN WELL UHP-1500-HV apresentam tensões de saída de 115 V, 230 V e 380 V que podem ser usadas com uma variedade de aplicações de alta tensão CC.
As fontes de alimentação MEAN WELL UHP-1500-HV oferecem um design fino, sem ventoinha/refrigerado por condução com um perfil baixo de 1U (41 mm). A série oferece alta eficiência de até 95,5% e opera de -30°C a +70°C sob convecção de ar sem ventilador. O UHP-1500-HV inclui funções de proteção completas e capacidade antivibração 5G.

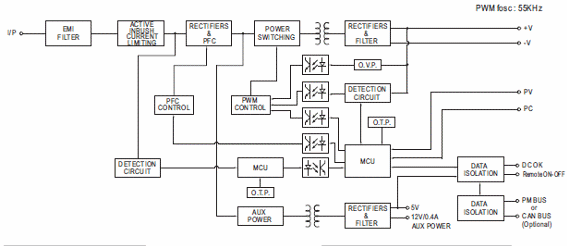

Na figura 2 temos o diagrama de blocos dessas fontes.
Aplicações:
- Automação industrial
- Sistemas de controle
- Equipamento mecânico e elétrico
- Instrumentos
- Equipamentos de testes
- Laser
- Equipamentos de carga de bateria
- Barramento descentralizado
Baixando o datasheet no link indicado, podemos acessar as características de funcionamento e os máximos absolutos.

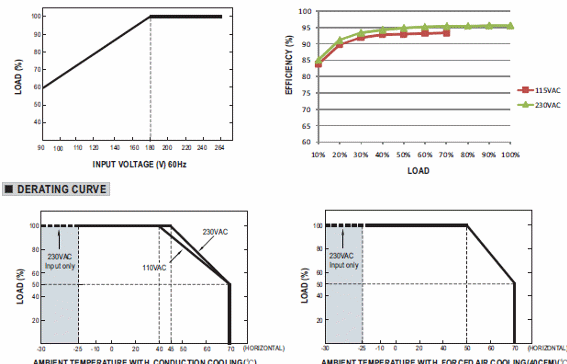

Também são encontradas as curvas características de funcionamento, como as dadas na figura 3.
E, é claro, para completar você encontrará no datasheet as dimensões do produto.
