Existem equipamentos de teste fundamentais não só para a eficiência do trabalho do técnico, como também indispensáveis para que se consiga o resultado desejado sem problemas. Descrevemos a seguir alguns equipamentos de grande importância para os técnicos reparadores que pretendam trabalhar com videocassetes.

Nota: este artigo é de 1998. Os videocassetes ainda são raros, mas muitos os usam para passar mídias antigas em fitas para mídias modernas como CDs e pen drives. Assim, saber como repará-los é importante.



A reparação e ajuste de aparelhos de videocassete, assim como de quaisquer equipamentos de vídeo como câmeras, televisores, monitores etc., exige o uso de aparelhos especiais. Os técnicos reparadores que pretendam ter uma oficina capaz de prestar os melhores serviços e até conseguir autorização para colocar uma placa de determinada marca precisam não só pensar em adquirir tais equipamentos, como também, saber usá-los. Neste artigo descrevemos alguns destes equipamentos e suas funções.



GERADORES DE SINAIS

Dentre os principais instrumentos utilizados pelos técnicos, estão os que geram sinais padronizados que permitem a realização de ajustes e até mesmo a descoberta de problemas.

Dentre os geradores de sinais destacamos os seguintes:



a) Gerador de Varredura e Marcas

Trata-se de um instrumento que reúne duas funções. Antigamente, eram utilizados instrumentos separados para estas finalidades. Quando ajustamos o gerador de varredura para uma frequência central, obtemos a frequência em torno da qual o sinal varia ocupando uma determinada faixa do espectro. Veja a figura 1.

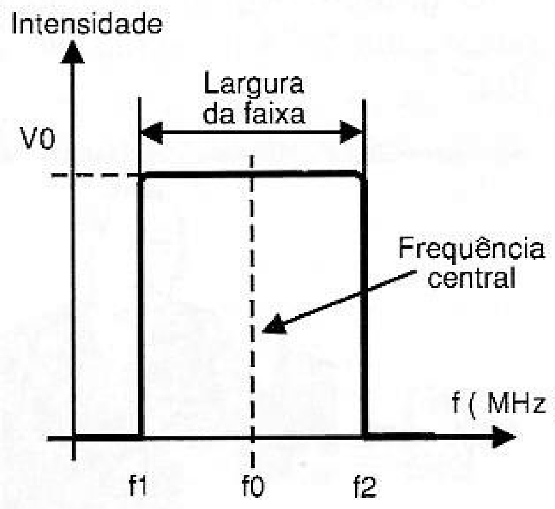

Faixa de frequências gerada por um gerador de varredura.
Faixa de frequências gerada por um gerador de varredura.





A velocidade com que esta frequência varia é dada pela modulação e normalmente, aproveita-se a frequência da rede de energia para esta finalidade. Por exemplo, se ajustamos um gerador de varredura para 4,5 MHz, sua frequência desloca-se entre 4 e 5 MHz (4,5 MHz é a frequência central) 60 vezes por segundo.

O gerador de varredura normalmente é utilizado com o osciloscópio, conforme observamos na figura 2, possibilitando a determinação da faixa passante de um circuito sintonizado e seu ajuste correto.

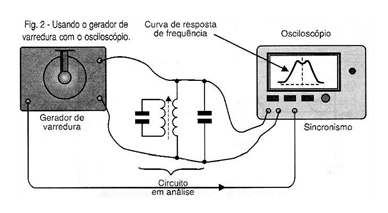

Usando o gerador de varredur com o osciloscópio.
Usando o gerador de varredur com o osciloscópio.





Assim, quando ligamos um gerador de varredura a um circuito sintonizado, da forma indicada na mesma figura, no osciloscópio aparece a curva de resposta do circuito aos sinais que cobrem a faixa de frequências abrangida pelo gerador. Desta forma, temos a cada instante uma visão da intensidade com que passa o sinal de cada frequência dentro de um espectro e também sua sintonia. Podemos então fazer o ajuste da resposta deste circuito exatamente da forma recomendada pelo fabricante do equipamento.

Veja que nos circuitos de vídeo, normalmente trabalhamos com um sinal que ocupa uma faixa relativamente ampla do espectro e que a sintonia dos circuitos não é tão aguda como nos circuitos de áudio.

Nos circuitos de videocassetes e televisores é comum termos curvas de sintonia bastante complexas que precisam ser ajustadas com cuidado para que os sinais sejam reproduzidos com fidelidade, veja a figura 3.



Curva de ajuste para os circuitos de FI de vídeo.
Curva de ajuste para os circuitos de FI de vídeo.





No entanto, às vezes, na análise de um sinal, fica difícil identificar o ponto exato da curva que corresponde a uma determinada frequência. Para obter esta identificação podemos “marcar” o sinal com uma pequena modulação. Esta modulação é proporcionada pelo gerador de marcas, observe a figura 4.





 - Marcando o sinal em frequências escolhidas.
- Marcando o sinal em frequências escolhidas.





Nos manuais dos fabricantes dos aparelhos, no processo de ajuste, é comum encontrarmos especificações sobre as tensões que devem ser lidas nos sinais em determinadas frequências, que então devem ser “marcadas” pelo gerador.

Somente usando um osciloscópio e o gerador, é possível levar os sinais a ter as intensidades ideais nos pontos indicados. Os geradores de Varredura e Marcas usados nos trabalhos de ajuste e reparação de videocassetes possuem ainda outros recursos importantes que merecem ser citados.

Um deles é um circuito de polarização que compensa a atuação do controle automático de ganho, quando se ajusta um televisor. Em muitos procedimentos de ajustes de televisores, o fabricante recomenda que o CAG seja desligado e em seu lugar seja aplicada uma tensão fixa de polarização.

Outro recurso importante que pode ser encontrado nestes aparelhos é o circuito de cancelamento, cuja finalidade é possibilitar a visualização do retraço na análise do sinal, já que oscila do máximo para o zero e vice-versa. O sinal não tem uma varredura do tipo dente-de-serra como ocorre nos osciloscópios.



b) O Gerador de Padrão

A linearidade e a altura de aparelhos de vídeo em geral que possuam tais circuitos devem ser ajustadas com a ajuda de um Gerador de Padrões.

Este equipamento gera imagens com diversos padrões geométricos que facilitam a visualização de referências para o ajuste de linearidade e altura, conforme verificamos na figura 5.

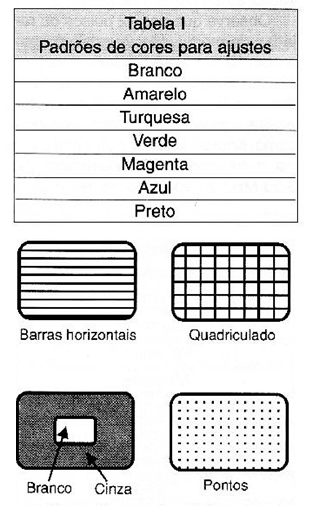

Figura 5 – Alguns padrões de imagens geraos por um gerador de padrões.
Figura 5 – Alguns padrões de imagens geraos por um gerador de padrões.







Temos assim padrões de linhas verticais e horizontais que facilitam o ajuste, de modo que a separação destas seja uniforme e depois o padrão quadriculado para os retoques finais. Da mesma forma temos os pontos de ajuste de sobre pulso que contêm cinza e branco.

Conforme observamos na tabela |, estes geradores também produzem os sinais de cores, que servem para os ajustes dos circuitos correspondentes dos equipamentos que necessitem deste tipo de trabalho.

Lembre-se de que, sempre que trocamos componentes dos circuitos de cores ou deflexão de um televisor, não podemos garantir que a volta do funcionamento se dê no ajuste prévio. Um novo ajuste sempre deve ser feito para compensar as tolerâncias dos componentes usados.





c) Gerador de Análise

Este tipo de aparelho pode estar combinado com os geradores de padrão mais sofisticados. Sua finalidade é gerar sinais de RF e vídeo para a prova dos circuitos correspondentes.

Os sinais dos canais de 2 a 13, por exemplo, são usados para testar o funcionamento do seletor e também fazer eventuais ajustes. Os equipamentos mais sofisticados podem gerar sinais entre os canais 14 e 83 para ajustes em seletores de UHF e até em outras frequências que correspondam aos canais de cabo ou de distribuição interna (canais de letras), e mesmo SFH para os sistemas de TV por assinatura.

O aparelho também gera sinais de FI na faixa de 20 a 48 MHz, que são importantes para o trabalho no circuito receptor dos aparelhos de videocassete.

Também são gerados sinais de vídeo composto positivo e negativo, que servem para o trabalho nas etapas correspondentes de televisores, aparelhos de videocassete e mesmo sintonizadores de TV por satélite.



d) Gerador de Cor

Trata-se de um equipamento importante que pode ser encontrado como equipamento isolado ou fazendo parte de um outro equipamento de teste.

Sua finalidade é gerar sinais de cores nos padrões NTSC, PAL e até mesmo, SECAM.



e) Gerador de Arco-fris

Trata-se de um aparelho muito importante para o profissional sério que deseja ter o máximo de recursos de instrumentação para reparo de equipamentos de vídeo.

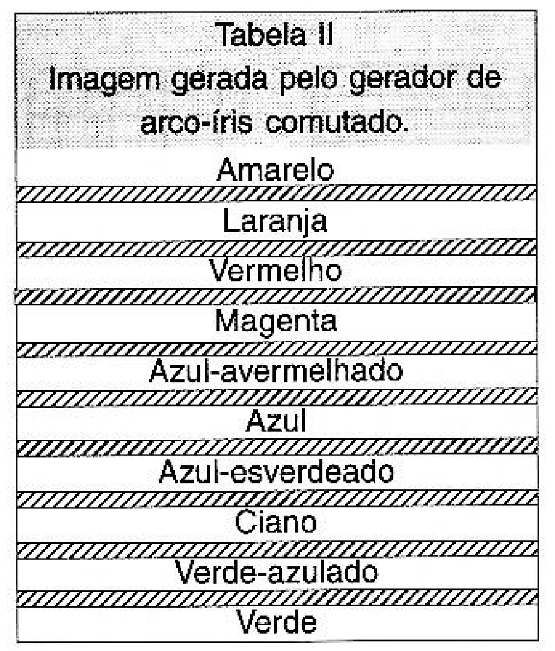

Este gerador gera um sinal de prova, veja a tabela Il.












Este sinal é produzido pelo chaveamento do oscilador de 3,58 MHz numa frequência 12 vezes maior que a frequência de varredura horizontal de 15,75 kHz. Este sinal corresponde a uma frequência de 189 kHz, sendo responsável pelo aparecimento das barras verticais espaçadas e nas cores indicadas.



Observe que dos 12 pulsos ou rajadas de modulação (bursts) só aparecem 10, porque um deles ocorre junto com o pulso de sincronismo horizontal e assim, é eliminado e o outro ocorre logo após este pulso, servindo como sincronismo de cor, controlando o oscilador de referência de 3,58 MHz do aparelho em teste.



OSCILOSCÕPIO

De todos os instrumentos importantes na oficina de reparação de equipamentos de vídeo, o osciloscópio é o principal. No entanto, o leitor não precisa se preocupar em ter um osciloscópio de alto custo com a capacidade de visualização de sinais de frequências muito altas para que os principais serviços de ajustes e diagnóstico possam ser feitos.

Para o trabalho com videocassetes é suficiente ter um osciloscópio de 10 MHz, apenas para que a maioria dos trabalhos possa ser realizada. De lato, se levarmos em conta que a maioria dos sinais que precisam ser visualizados têm uma frequência bem mais baixa que isso, como, por exemplo, os sinais de vídeo, varredura etc., se justifica a não necessidade de equipamentos sofisticados.

Veja que o importante neste caso é que o osciloscópio possa ter uma posição para operar com sinais de varredura externa do tipo que encontramos nos televisores, videocassetes e aparelhos semelhantes.

Os tipos de osciloscópios projetados especialmente para service em TV têm este recurso, que é importante para garantir o sincronismo da imagem a partir do próprio sincronismo do aparelho analisado.
