Nosso terceiro circuito de seguidor de sinais utiliza corno base um circuito integrado LM386 que é bastante comum em nosso mercado e tem boa potência para a aplicação proposta.
A alimentação pode ser feita com 6 ou 9 V e são necessários poucos elementos externos para a sua elaboração.

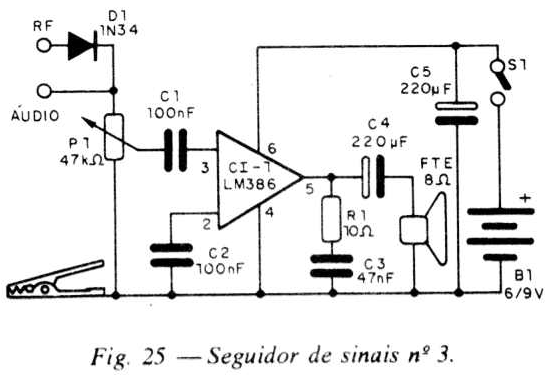

Na figura 25 temos o diagrama completo deste seguidor de sinais.

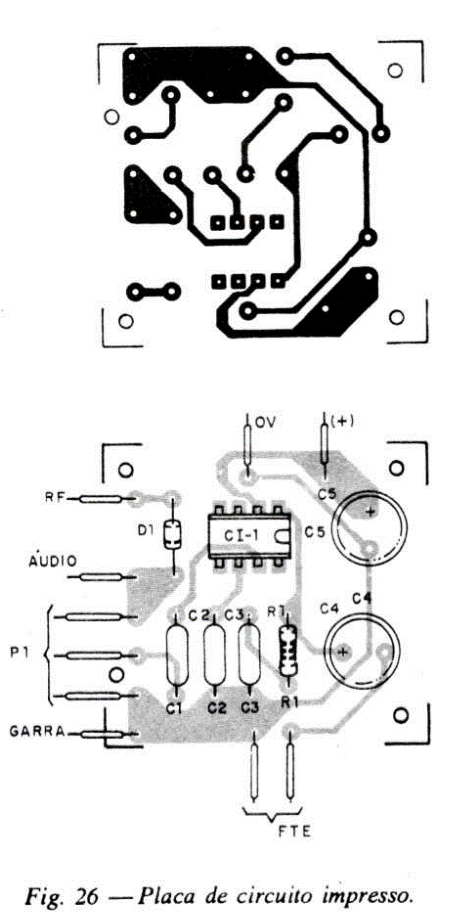

Como usamos um circuito integrado a solução indicada para a montagem inclui a utilização de uma placa de circuito impresso. Esta placa é mostrada na figura 26.

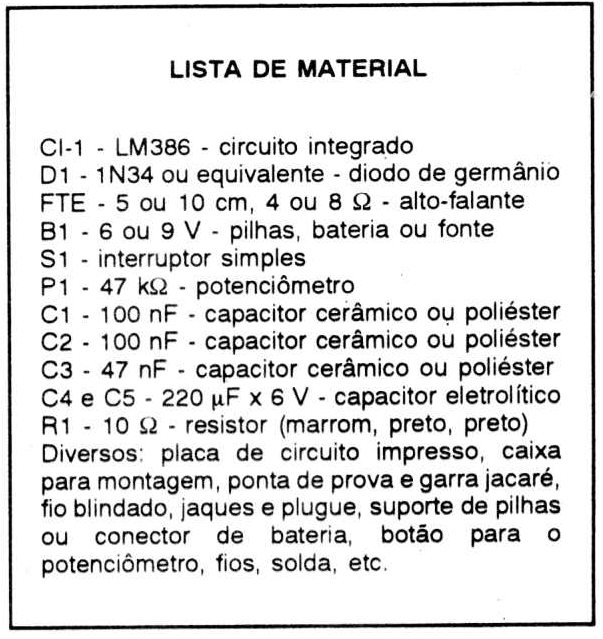

Os resistores são todos de 1/8 W ou mais, e os capacitores menores podem ser cerâmicos ou de poliéster. Os eletrolíticos devem ter urna tensão de alimentação de 6 V ou mais, conforme a tensão de alimentação.
Para a prova de funcionamento, basta aplicar um sinal na entrada e abrir o controle de sensibilidade. A reprodução deste sinal deve ocorrer com bom volume. Passando de certo valor a intensidade do sinal pode ser suficiente para saturar o circuito quando então ocorre distorção. Para eliminar esta distorção basta reduzir a sensibilidade.
