Pisca de Potência com Astável (NE413)

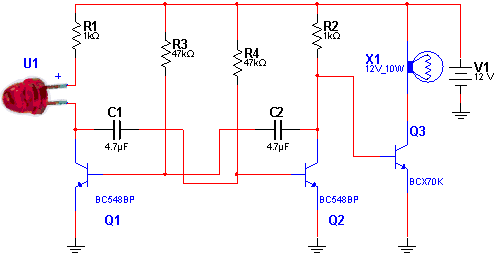

Este circuito de um multivibrador astável de potência mostra como podemos usar um transistor de potência para acionar uma lâmpada que piscará alternadamente com um LED num pisca-pisca. O transistor da simulação deve ser substituído pelo BD135 para lâmpadas até 500 mA e pelo TIP31 para lâmpadas até 2 A. A alimentação pode ser feita com tensões de 6 a 12 V e o ciclo ativo deve ser ajustado com a utilização de valores apropriados de C1 e C2 já que, na simulação a velocidade obtida não corresponde à velocidade real.



 Pisca de Potência com Astável
Pisca de Potência com Astável



Clique aqui para fazer o download da simulação e netlist
