Indicador de Luz (NE423)

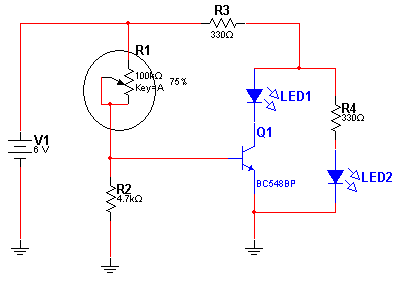

Este circuito didático é um indicador de luz. Quando não há luz incidindo no LDR o LED2 permanece aceso. Quando luz incide no sensor, o LED1 acende e o LED2 apaga. O circuito é simulado colocando-se em lugar do LDR um potenciômetro de mesmo valor aproximado (R1). Desta forma, quando usamos a tecla A (shift A para voltar) simulando o aumento e diminuição da luz no sensor, fazendo com que os LEDs comutem.



 Indicador de Luz
Indicador de Luz



Clique aqui para baixar simulação e netlist
