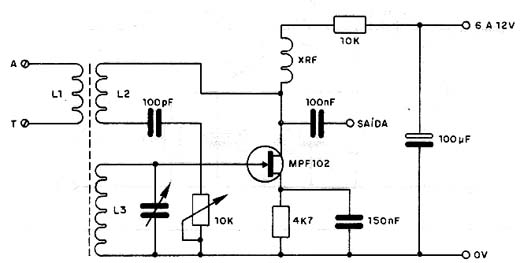

Receptor regenerativo de ondas curtas (CIR227)

Para a faixa de 7 a 10 MHz, L1 será formada por 3 espiras , L2 também e L3 por 16 espiras de fio entre 22 e 28 num bastão de ferrite de 1 cm de diâmetro. Para a faixa de 10 a 16 MHz, L1 e L2 se mantém e L3 é reduzida para 9 espiras. O choque de RF é formado por 80 a 120 espiras de fio fino (32) num resistor de 100 k x 1/2 W. A saída do receptor deve ser ligada a um bom amplificador e a antena deve ser externa com ligação à terra. A alimentação por ser feita por bateria, já que o consumo é muito baixo. Se o circuito não oscilar ou se a regeneração não for obtida, inverta as ligações de L2. O FET pode ser substituído pelo BF245.



 Receptor Regenerativo de Ondas Curtas
Receptor Regenerativo de Ondas Curtas
