Marca: Fresat
Defeito: Não desliga o televisor
Autor: Alexandre José Nário - Jataúba - PE
Relato:
O aparelho possui na sua parte traseira uma entrada para a tomada de energia do televisor e com isto, basta atuar apenas no receptor de satélite (ou no seu controla remoto) para ligar ou desligar o receptor e o televisor simultaneamente. Quanto ao defeito, o aparelho não desligava o televisor (apenas o próprio receptor). Tinha certeza de que o defeito estaria em torno do relé K401 que tem a função de interromper o fornecimento de energia para o televisor. Após uma trabalhosa desmontagem para tirar a placa de circuito impresso do chassi, foi verificado que um dos terminais do relé estava com mal contato e com o aspecto de aquecimento da placa. Feita uma nova soldagem, o receptor não mais apresentou o problema.

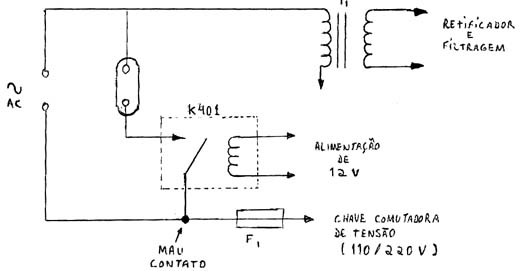

Diagrama do setor com defeito feito pelo autor.
