Num sistema de radiotransmissão ou recepção a antena consiste num elemento passivo.
Isso ocorre porque não existem elementos que possam proporcionar um ganho efetivo do sinal.

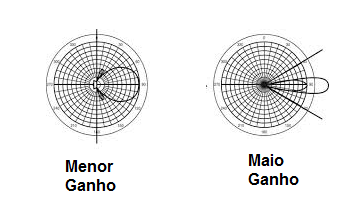

Por esse motivo, o termo ganho serve para indicar a capacidade que uma antena tem de receber sinais de uma determinada direção quando comparada com uma antena usada como referência. Isso significa que, se uma antena consegue concentrar a energia transmitida numa certa direção ela possui um ganho, conforme mostra a figura 1.
Da mesma forma, se uma antena consegue captar de uma forma mais efetiva os sinais que chegam de uma determinada direção, também podemos falar que esta antena possui um ganho nesta direção.
Isso nos permite analisar os ganhos das antenas na transmissão e na recepção. O ganho será então calculado pela seguinte fórmula:
Ga (dB) = 10 log (P1/P2)
Onde:
Ga = ganho em dB (decibel)
Log = logaritmo
P1 = potência da antena em mW
P2 = potência da antena padrão em mW
Por exemplo, se uma antena irradia 200 W numa direção quando a antena padrão irradia 10 W, o ganho será:
Ga = 10 log 200/10 = 17 dB
Por outro lado, o ganho na recepção é medido comparando-se a intensidade do sinal recebido pela antena com a intensidade do sinal recebido no mesmo local com uma antena padrão.
A fórmula aplicada é a mesma usada no caso da transmissão.
