Com a utilização cada vez maior de equipamentos sem fio tais como telefones celulares, sistemas de segurança, sistemas de transmissão de dados, a necessidade de se analisar os sinais que eles emitem e recebem com precisão aumentou.

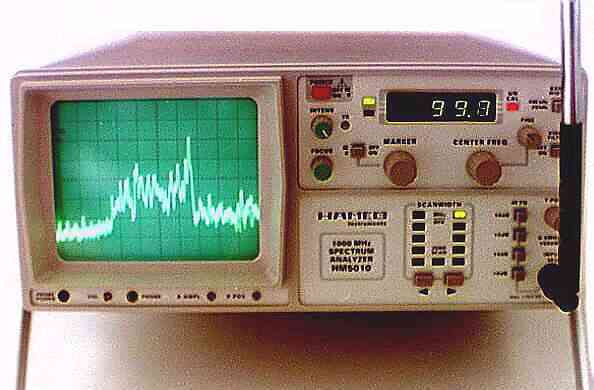

Nos laboratórios especializados em telecomunicações um instrumento muito utilizado é o analisador de espectro, cujo aspecto típico é mostrado na figura 1.
O que esse instrumento faz é analisar um sinal, colocando no seu display as intensidades que as componentes de diferentes freqüências desse sinal (harmônicas, espúrios, etc.) representam.
Assim, na figura 2 temos um exemplo de imagem apresentada num instrumento desse tipo em que as intensidades de um sinal produzido por um transmissor são mostradas.
Observe a intensidade do sinal fundamental e das harmônicas.
O analisador de espectro também permite que se analise sinais de baixas frequências, como a tensão de uma rede de energia detectando-se a presença de harmônicas e de sinais gerados por máquinas industriais capazes de trazer problemas a uma instalação.
Trata-se, portanto, de equipamento de grande utilidade na análise da qualidade da energia, usado em aplicações elétricas e na indústria.
O uso do analisador de espectro é semelhante ao do osciloscópio, selecionando-se inicialmente a faixa do espectro que vai ser analisada e a amplitude máxima do sinal que se espera encontrar.
Sua entrada é então ligada ao circuito a ser analisado através de pontas de prova especiais que não podem afetar todas as componentes possíveis do sinal que vai ser analisado.
Muitos analisadores sofisticados possuem interfaces para transferir os dados para um computador gravando-os ou ainda imprimindo-os em papel, através da impressora.
