Nos circuitos de sintonia de rádios comuns (analógicos e digitais) encontramos as denominadas bobinas de antena.

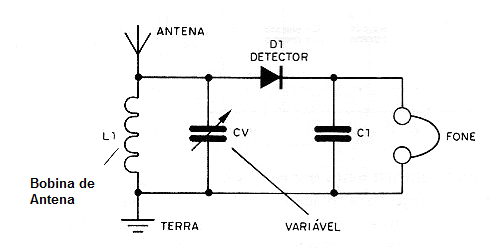

Essas bobinas formam o circuito de sintonia de entrada do receptor, determinando em conjunto com um capacitor variável a frequência da estação que deve ser sintonizada, conforme mostra a figura 1.
Nos receptores AM comuns, essas bobinas normalmente são enroladas num bastão de ferrite que tem também a função de aumentar a sensibilidade do circuito, funcionando assim como uma antena.
Por isso, essas bobinas também são denominadas antenas de ferrite. O material usado nessas bobinas é o ferrite, um aglomerado de partículas de ferro com propriedades magnéticas que alcançam a faixa de frequências relativamente elevadas.

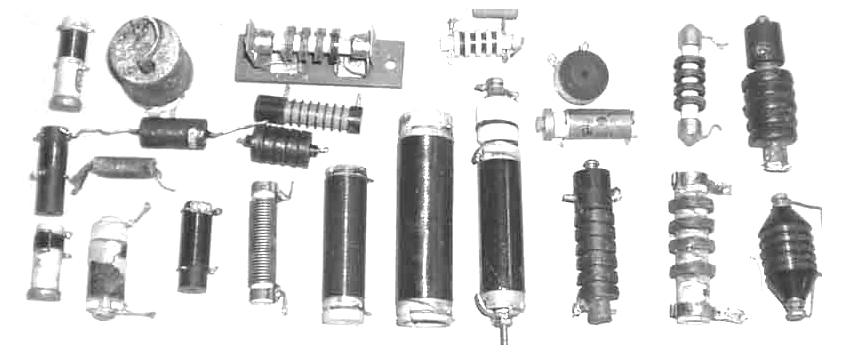

Para as faixas de ondas curtas e mesmo VHF e UHF as bobinas de antena podem ter núcleos de ferrite ou operarem sem núcleo, conforme mostra a figura 2.
O número de espiras está diretamente ligado à frequência que deve ser sintonizada.
Em muitos receptores, do tipo que sintoniza diversas faixas, essas bobinas formam conjuntos que são comutados por chaves, conforme a faixa de frequências que deve ser sintonizada.

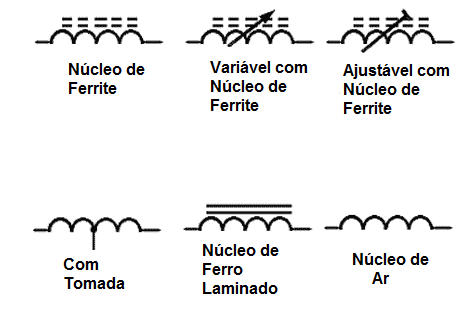

Na figura 3 temos os símbolos que são usados para representar essas bobinas.
