Dois transistores ligados em acoplamento direto, de modo que o emissor do primeiro seja conectado à base do segundo e os coletores interligados formam um par ou etapa Darlington.

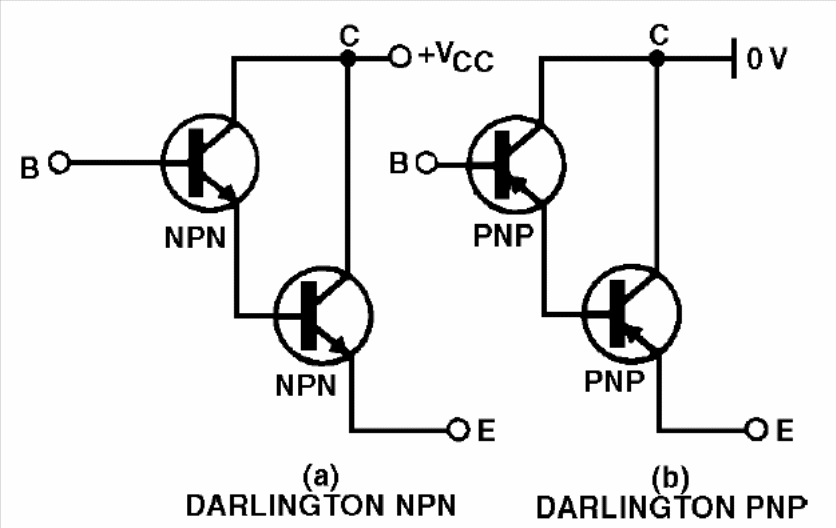

O sinal é aplicado na base do primeiro transistor e retirado do emissor do segundo ou do coletor em comum, conforme mostra a figura 1.
Nessa configuração com transistores bipolares tanto do tipo NPN como PNP, o ganho dos transistores é multiplicado.

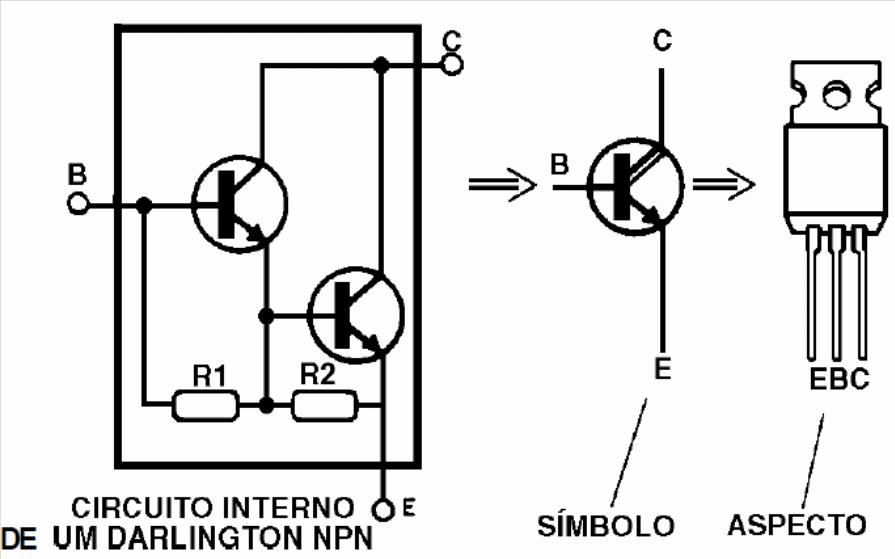

Assim, se ligarmos transistores de ganho 50 (alfa ou hFE), o ganho final será 50 x 50 = 250. Existem transistores Darlington que na verdade são formados por dois transistores já ligados nessa configuração, num único invólucro e até contendo resistores de polarização como o mostrado na figura 2.
Os mais comuns são os transistores da série TIP (TIP110,115, 120, etc.) que são transistores de potência, capazes de operar com correntes elevadas e ganhos acima de 1000.
Uma característica importante das etapas Darlington é sua elevada impedância de entrada e baixa impedância de saída.
No entanto, esses circuitos não são apropriados para a amplificação de sinais de altas frequências.
