Ondas de Rádio (alcance) (ALM949)

Para as diversas modalidades de propagação é difícil calcular o alcance de uma onda dada a grande quantidade de fatores que podem influir nisso.

Muito mais fácil é calcular o alcance de uma onda direta que está determinado apenas pela altura da antena transmissora e pela curvatura da terra, conforme mostra a figura 1.

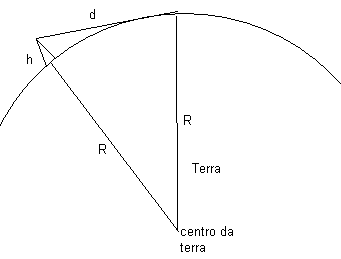

Figura 1 – O alcance pode ser calculado facilmente levando-se em conta as propriedades do triângulo retângulo mostrado na figura.

Nesta figura, h é a altura da antena, d a distância alcançada pelo sinal na linha visual, e R o raio da terra.

Usamos para todas estas grandezas o metro como unidade.

A fórmula obtida será então:



Para o caso em que a antena receptora também está assim do solo, conforme mostra a figura 2, o alcance será maior.

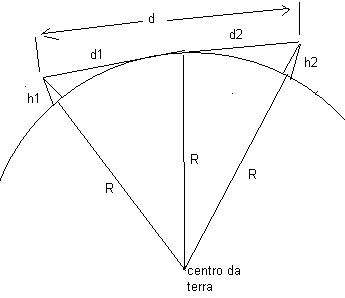

Figura 2 – Como calcular o alcance no caso da antena receptora também estar elevada.

Neste caso, basta considerar os dois triângulos formados e somar os resultados d1 e d2. Podemos então escrever a fórmula:



Na prática considerando-se os efeitos da difração e da refração, o alcance pode ser até uns 15% maior do que o valor calculado.

Do livro Curso de Eletrônica – Telecom 1 – Radiocomunicações - Newton C. Braga
