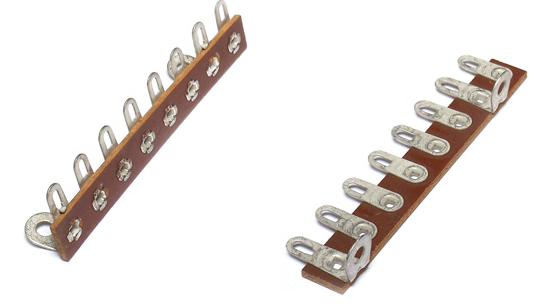

As pontes de terminais são acessórios de montagem, já que não exercem função ativa num circuito. Existem diversos tipos de pontes de terminais que são utilizadas nas montagens com as mais diversas finalidades. O tipo mais comum é o mostrado na figura 1 e que é também denominado ponte de terminais isolados.
Esta ponte contém um conjunto de terminais metálicos presos a uma barra de fibra. Um ou mais terminais são prolongados fornecendo um meio de fixação numa placa, caixa ou chassi.
No caso de conexão a um chassi metálico, por exemplo, este terminal serve de terra.
Na ponte são soldados fios e componentes que desta formam ficam interligados conforme o circuito desejado.

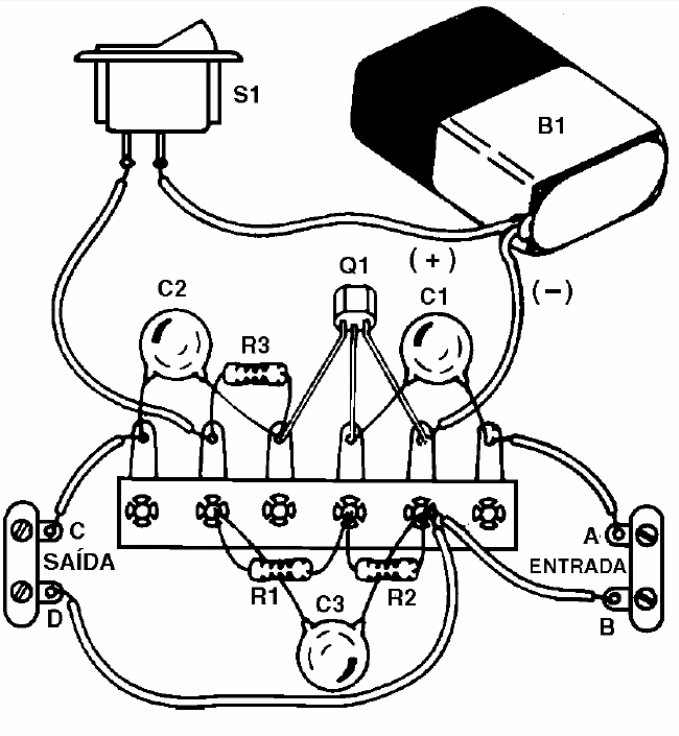

Nos equipamentos antigos valvulados e nas técnicas mais simples de montagem, as pontes podem ser utilizadas como chassi ou meio de sustentação para os componentes menores, conforme mostra a figura 2.

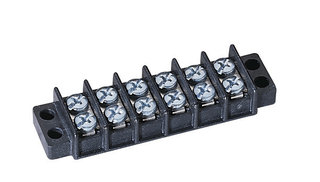

Um outro tipo de ponte, usada na conexão de fios ou circuitos externos é a ponte de terminais com parafusos, que é mostrada em várias versões na figura 3.

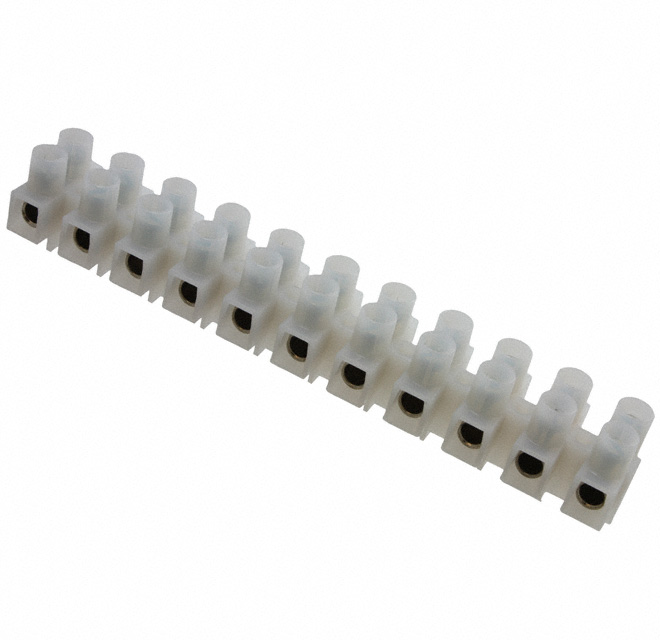

Estas pontes, que pode ser plástico, fibra ou mesmo porcelana têm terminais com parafusos que prendem firmemente componentes ou fios quando são apertados. Nas instalações elétricas em que correntes intensas são conduzidas, o uso das pontes de porcelana com alta capacidade de corrente é comum, conforme mostra a figura 4.
Estas pontes são utilizadas como recurso seguro para a emenda de fios evitando-se a emenda com fita isolante e outros tipos que não são seguros e nem confiáveis. Também podemos usar estas pontes para conexão de fios de entrada e saída de equipamentos dos mais diversos tipos.
