Nos conversores tipo boost (elevador) em que a tensão de saída é maior do que a tensão de entrada, é comum a utilização de um circuito denominado “charge pump” ou “bomba de cargas”.
O que este circuito faz, conforme mostra a figura 1, é carregar dois capacitores com uma determinada de tensão, menor ou igual do que a tensão de entrada e depois conectá-los à carga em série, de modo que suas tensões se somem.
Desta forma, obtém-se um aumento da tensão de saída, com poucos componentes, exigindo-se apenas um circuito de chaveamento e capacitores de valores apropriados.
A velocidade de chaveamento e o valor dos capacitores vão determinar a corrente máxima que este circuito pode fornecer a uma carga.

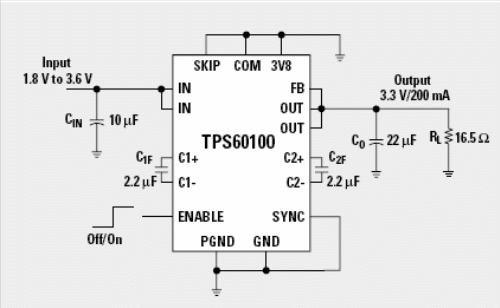

Na figura 2 temos um exemplo prático de circuito conversor boost (DC/DC) que emprega esta técnica.
Os circuitos conversores boost são muito utilizados em aplicações alimentadas por uma única bateria, normalmente lítio-ion ou de outra tecnologia em que se exige para um setor de um circuito mais do que os 2,7 V que ela pode fornecer.
Lembramos, entretanto, que energia não pode ser criada, o que quer dizer que a corrente máxima de saída é sempre menor do que a metade da corrente de entrada quando a tensão dobra, de modo que seu produto (que é a potência) se mantenha menor ou igual que a potência disponível na entrada, já que o rendimento nunca é 100%.
Conversores boost comuns que utilizam bombas de carga podem alcançar rendimentos acima de 80%.
