Marca: Samsung
Defeito: Não inicia a reprodução
Autor: Alexandre José Nário – Jataúba - PE
Relato:
Ao ser inserido o disco no compartimento, ele girava normalmente por alguns segundos e depois parava, indicando que o aparelho não estava lendo o conteúdo inicial. Como o display se mantinha com as indicações corretas, descartei problemas com o microprocessador. Com o osciloscópio no terminal2, ou seja, na saída do CI 301 (amplificador dos foto-diodos), não observei o sinal “Eye Pattern”, Fiz a substituição do CI 301 (KA9201) e com isso o aparelho voltou a funcionar normalmente.

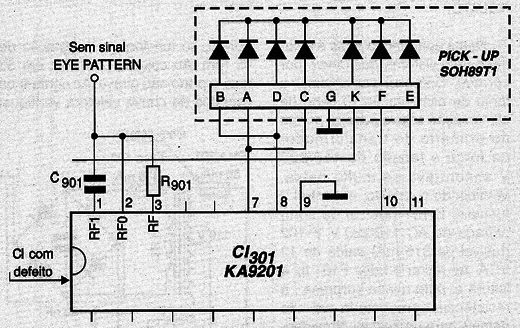

Diagrama do setor do aparelho desenhado pelo autor.
