Defeito: Em curto
Autor: José Luiz de Mello – Rio de Janeiro - RJ
Relato:
Ao ligar o aparelho com uma lâmpada em série de 200 W, a lâmpada acendeu com o brilho normal, indicando curto no circuito. Ao revisar o circuito, encontrei o diodo D102 SK3/02 em curto. Ao fazer a troca do componente e ligar o aparelho, o curto ainda foi constatado. Pesquisando o circuito da fonte de alimentação, encontrei o capacitor C247 (disco cerâmico) de 100 nF x 50 V em curto. Fazendo a troca deste componente e do diodo, o aparelho voltou a funcionar corretamente.

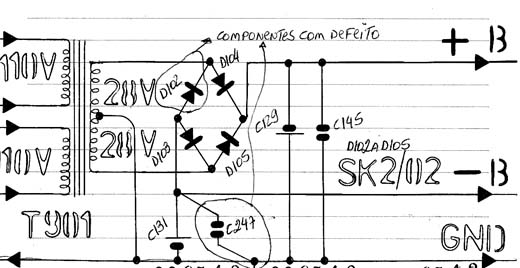

Diagrama do setor com defeito feito pelo autor.
