Marca: Optimus
Defeito: Desarmando a proteção
Autor: José Luiz de Mello – Rio de Janeiro - RJ
Relato:
Ao ligar o aparelho notei que não tinha som nos alto-falantes. Verificando o circuito de proteção Q604 e o relé, encontrei-os bons. Continuando a pesquisa, cheguei aos transistores de saída encontrando então os capacitores C567/C568 de 47 nF x 100 V em curto (eliminador e RF), juntamente com os resistores R567 e R568. Com a troca desses componentes, o aparelho voltou a funcionar corretamente.

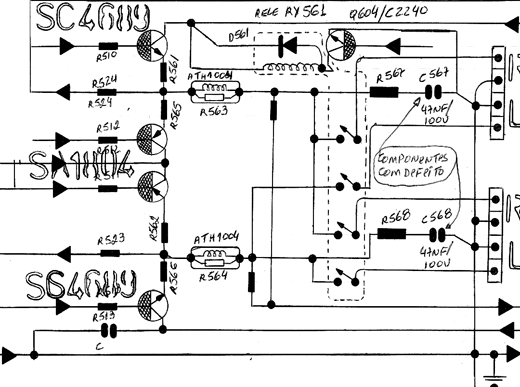

Diagrama do setor com defeito feito pelo autor.
