Marca:
Sony
Defeito:
AM/FM não funciona - display apagado
Autor:
José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao ligar o aparelho, o display estava apagado e sem som. Comecei a pesquisa pela fonte de alimentação linear. O +B de 30 V encontrava-se com mais ou menos 20 V e o -B de -15 V estava com 10 V. Verificando os componentes da fonte, encontrei o transistor Q802 - 2SC2458 aberto entre a base e o coletor. Logo em seguida descobri o diodo zener D803 aberto. Em seu lugar foi colocado um diodo de 15 V x 500 mW. Feita a troca dos componentes defeituosos, o aparelho voltou a funcionar normalmente.

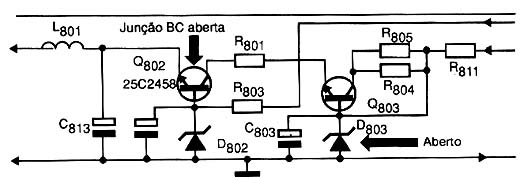

Diagrama do setor do aparelho fornecido pelo autor.
