Como sabemos, a válvula magnetron, ou simplesmente magnetron, é uma cias peças mais caras em um forno de micro-ondas. Além disso, trata-se de um componente importado, sendo difícil adquiri-lo no mercado, tornando justificável e atraente a tentativa de recuperá-lo.
Nota: Artigo publicado na revista Eletrônica Total 159 de 2014
Defeitos em um magnetron Casquete queimado
Defeitos em um magnetron A maioria dos defeitos que normalmente ocorrem em um magnetron podem ser sanados.
Logicamente, isso não se aplica aos casos em que este componente apresente baixa emissão, mas sim aos seguintes defeitos:
• Casquete queimado;
• Filamento em curto;
• Baquelite de isolação queimado;
• Anéis de ferrite quebrados.
Basicamente, o conserto se resume na substituição da parte danificada no magnetron. É importante que o técnico não jogue fora os magnetrons que não foi possível consertar, pois os componentes deles poderão ser úteis no reparo de outros magnetrons.
Apresentamos, a seguir, o procedimento para conserto nos vários casos em que isto é possível.
Casquete queimado

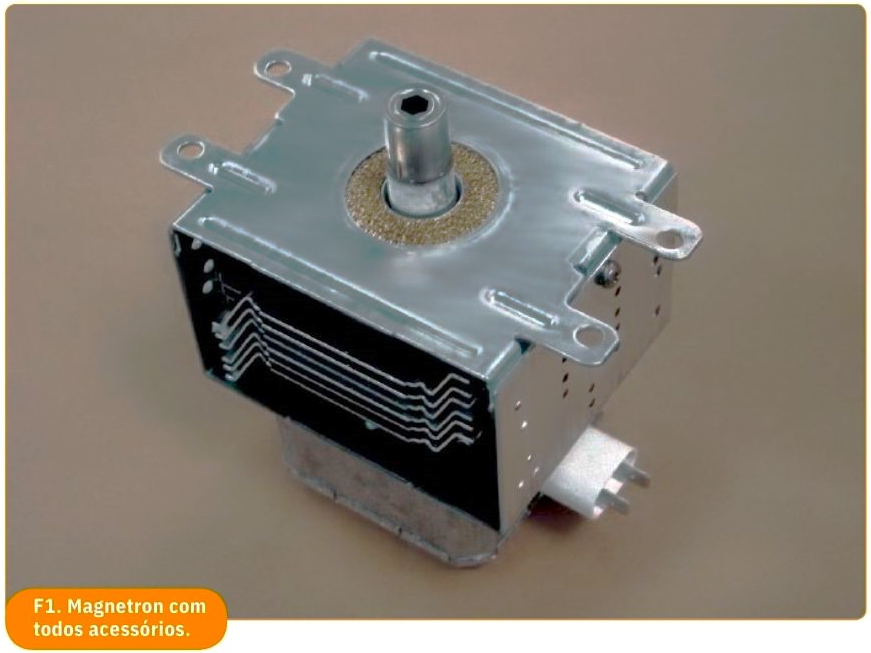

O casquete, ou antena, por onde é direcionado o feixe de micro-ondas, fica localizado na parte superior do magnetron, como podemos observar na figura 1.
Quando o óleo — liberado por fritura —penetra pelo duto e atinge o casquete, passa a ser condutor (nas condições de alta temperatura).0correndo isso, é iniciado um escape de alta tensão entre o casquete e as paredes do duto, sendo que, se este vazamento não for eliminado a tempo, o casquete poderá fundir-se e obstruir o orifício que direciona o feixe. O resultado é o feixe irradiado em todas as direções para dentro do duto e perfurando as paredes.
Para substituir o casquete devemos proceder da seguinte forma:

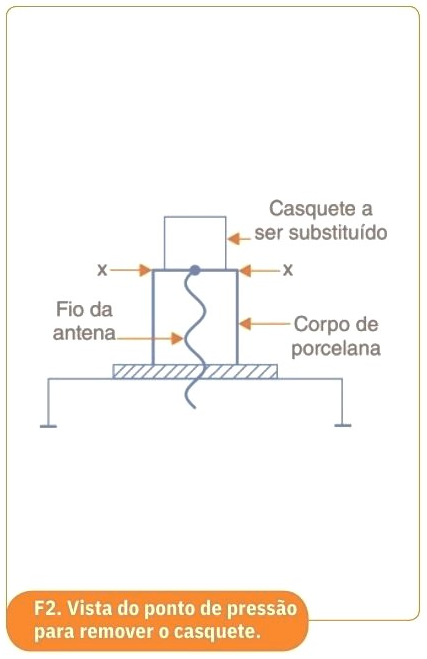

Soltar os quatro parafusos que 1 o magnetron, retirando-o para da cavidade. Feito isso, devemos apoiar o magnetron sobre a bancada com muito cuidado, caso contrário, ele poderá ser irremediavelmente danificado. Com um canivete bem afiado, pressionamos entre o casquete e o corpo de porcelana (ponto X na figura 2), circundando em toda sua volta, lenta e cuidadosamente, até o casquete ceder.
Nessa operação, devemos utilizar mais a técnica do que a força, pois, qualquer esforço mais brusco pode partir o fio da antena ou deslocar o anel interno, inutilizando o magnetron. Quando o casquete ceder um pouco, com uma chave de fenda (fenda fina), devemos forçar em toda a sua volta até o casquete ceder totalmente (sempre apoiando e com muito cuidado). Como passo seguinte, deveremos colocar o casquete de reposição (obtido em outro magnetron da mesma marca e modelo). Para fixar melhor o casquete, iremos colocá-lo sobre um pedaço de madeira (preferivelmente aglomerado, pelo fato de ser macio) e bater com um pequeno martelo sobre a madeira, até o casquete ficar firmemente encaixado na posição do anterior.
Importante: Nunca bater com o martelo diretamente sobre o casquete, para não correr o risco de danificá-lo.
Antes de recolocarmos o magnetron na cavidade, devemos efetuar uma boa limpeza, utilizando um pano umedecido em uma solução com água e detergente concentrado. Esta limpeza deve ser feita nos dois lados do duto e nos lugares que estiverem com resíduos de óleo. Finalmente, recolocamos o magnetron em sua cavidade e apertamos os quatro parafusos de fixação. Antes de acionarmos o forno, devemos colocar dentro deste meio copo d'água com o objetivo de absorver o feixe.
Filamento em curto
Quando os terminais do filamento apresentam curto com a carcaça, na maioria das vezes, o curto está no soquete e não propriamente no filamento.
Nos casos em que o curto estiver no soquete, na verdade, entre o anel de latão de fixação do magnetron e a carcaça, podemos eliminar o defeito simplesmente trocando-o.
Tal defeito pode ser facilmente percebido, pois, ao acionarmos o cozimento, ocorre um forte ronco no transformador e o alimento não aquece.
Para identificar a origem do curto
Devemos desligar os fios que alimentam o filamento e medir em modo ôhmico sua isolação em relação à carcaça:
a) uma resistência acima de 10 MΩ indica uma isolação normal, logo o defeito está em outro local do forno.
b) resistência abaixo de 10 MΩ indica algum curto no filamento ou no soquete, neste caso, devemos proceder conforme descrito a seguir.

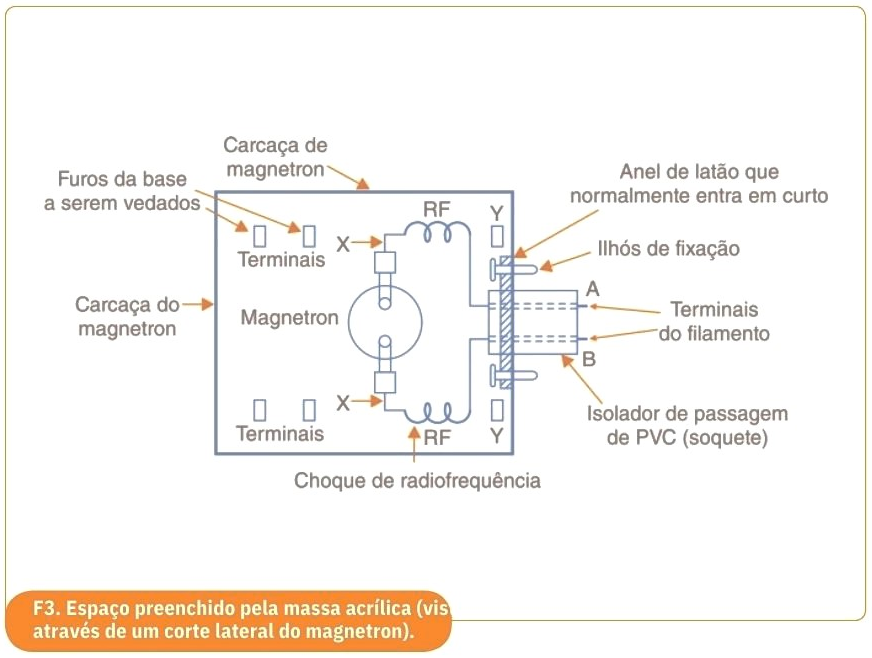

Retirar a tampa ou blindagem inferior (utilizando uma chave de fenda ou canivete), cortar os choques de RF bem próximo dos terminais do filamento (ponto X figura 3).
Em seguida, devemos medir novamente a isolação entre filamento e carcaça, caso não mais apresente o curto, o problema reside no soquete que deverá ser substituído.
Para substituir o soquete
Com uma lima pequena e de face plana, limamos a cabeça dos ilhós que fixam o anel (pelo lado de dentro) até removê-los por completo. Depois, com a ponta de uma chave de fenda pequena entre a carcaça e o anel de fixação, forçamos este último para fora até soltá-lo totalmente e substituímos o soquete (obtido em outra magnetron).
Observação: Se o soquete de reposição for diferente do soquete retirado, provavelmente os furos não coincidirão. Neste caso, deveremos fazer dois furos na base do soquete e fixar com parafusos e porcas (utilizar brocas de 3 mm).
Prosseguindo com o conserto, ressoldamos os fios do filamento aos fios dos choques de RF nos pontos X, como foi mostrado na figura 3 (estas soldagens devem ser devidamente estanhadas e cuidadosamente feitas). Finalizando o conserto, recolocamos a blindagem na parte de baixo do magnetron e batemos com um pequeno martelo até selarmos toda a sua volta.
Queima da Baquelite de isolação
Em volta do filamento existe um anel de material isolante do tipo plástico rígido, ou em alguns casos, de baquelite, com a função de isolar esses terminais em relação à carcaça. A perda de isolação neste ponto ocorre por dois motivos: envelhecimento do material e/ou excesso de umidade absorvida por ele.
Nos dois casos ocorre a queima, abrindo furos em suas paredes e provocando escape de alta tensão. Quando isso acontece, podemos observar uma faísca de fogo dentro da blindagem inferior além do cheiro característico.
Se o escape não for eliminado logo de início, poderá danificar os componentes de alta tensão, como: diodo retificador, capacitor dobrador e transformador. Para eliminar o defeito, existem pelo menos três procedimentos:
Substituição do anel de baquelite
Inicialmente, devemos cortar os fios dos choques de RF nos pontos X (figura 3). Com um alicate de bico, removemos o anel de baquelite para fora (na maioria das vezes é mais fácil quebrá--lo e retirar em pedaços), limpamos bem a cavidade de onde foi retirado e colocamos o anel de reposição.
Observação: o anel de reposição pode ser retirado de outro magnetron ou adquirido em lojas especializadas em vendas de peças para fornos de micro-ondas. O último passo é soldarmos os fios do filamento, colocarmos a blindagem e fechá-la.
Simplesmente deixar sem anel
No caso de não dispormos de um anel para reposição, poderemos retirar o anel danificado e limpar muito bem a cavidade em volta do filamento (utilizando um pincel ou jato de ar)
Usar massa acrílica isolante
Neste processo é utilizada massa acrílica, a mesma usada por dentistas para restauração de dentes (prótese dentária) - esse produto é encontrado em casas que vendem materiais para dentistas. A massa acrílica é vendida em duas embalagens: em pó ou líquido diluente.
Antes de prepararmos o material, devemos limpar bem a região em volta do filamento. Em seguida, vedamos os furos da base utilizando fita crepe ou durex (para que a massa não vaze). Para preparar a massa, devemos preencher meio copo com o pó e adicionar o líquido lentamente enquanto mexemos a mistura, até obtermos uma massa pastosa o suficiente para escorrer pela beirada do copo.

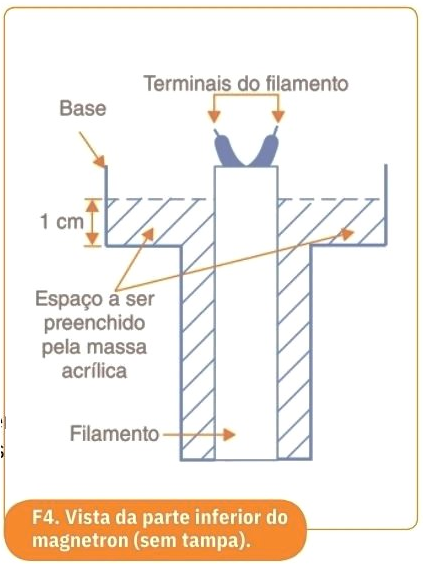

Com o magnetron sobre a bancada e apoiado sobre duas madeiras, despejamos a mistura preenchendo todo o espaço em volta do filamento, cobrindo aproximadamente 1 cm de altura em volta da base do magnetron (como podemos observar na figura 4) e aguardamos vinte minutos para a massa solidificar-se.
Anéis de ferrite quebrados
Quando algum dos anéis de ferrite que circundam a válvula estiverem quebrados, o magnetron não oscilará e, consequentemente, não emitirá micro-ondas (os anéis são de ímã permanente, sendo responsáveis pela inversão do campo eletromagnético que provoca a oscilação).
Existem três motivos que podem provocar a quebra: excesso de calor, pressão mecânica no momento da montagem do magnetron, ou alguma queda do componente.
Substituição do anel superior
A substituição do anel superior é relativamente simples: soltamos os parafusos laterais que fixam a tampa superior, removemos a tampa e substituímos o anel. O anel para reposição deve ser obtido em outra magnetron.
Observação: caso os parafusos estejam com a fenda espanada ou amassada, podemos fazer uma nova fenda com uma serra e martelar a cabeça destes até cederem o suficiente para serem desparafusados.
Substituição do anel inferior
Se o anel danificado for o inferior, o procedimento é mais trabalhoso: para ter acesso ao anel, deveremos retirar a tampa inferior, cortar os fios do filamento e retirar o magnetron pela parte superior. Depois, devemos substituir o anel, recolocar o magnetron, soldar os fios do filamento e, por último, recolocar a tampa.
Conclusão
As técnicas de conserto aqui apresentadas têm por objetivo transmitir a todos profissionais reparadores que desejam aperfeiçoar-se em fornos de micro-ondas, os procedimentos para que possam recuperar um componente caro e, muitas vezes, difícil de ser adquirido. Para finalizar, lembramos ao leitor o quanto é importante não jogar fora um magnetron danificado, pois poderá vir a ser útil em futuros reparos.
