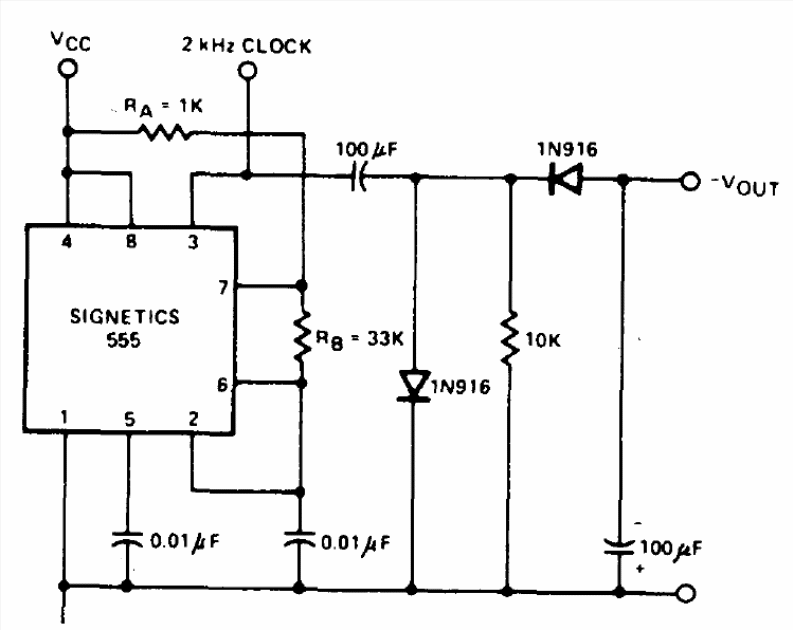

Este circuito foi obtido num manual da Signetics de 1977. Com ele é possível obter uma tensão negativa a partir de uma tensão positiva sob regime de baixa corrente (alguns miliampères). Os diodos admitem equivalentes e a operação é sincronizada por um clock de 2 kHz.
| Clique na imagem para ampliar |
