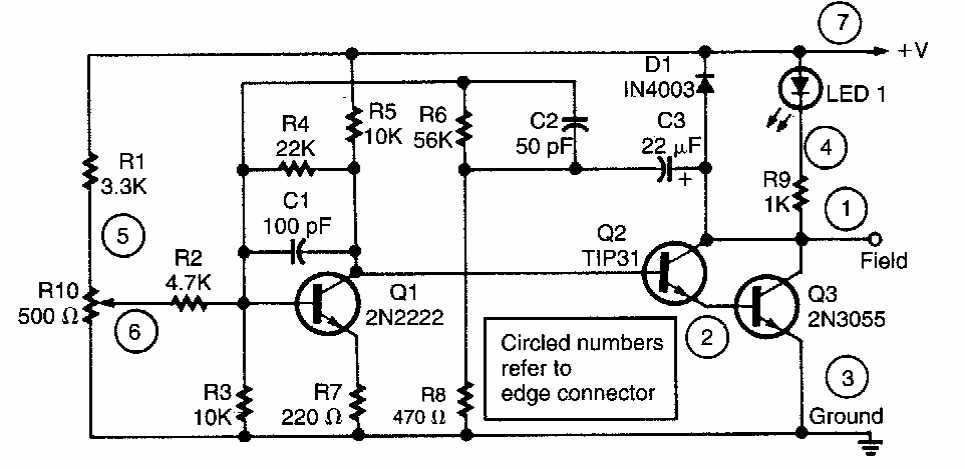

Regulador para alternador CIR14505S CB7121E (CIR17465)

Este circuito foi encontrado numa Radio Electronics dos anos 90. Q3 deve ser dotado de dissipador e R10 fixa a tensão de saída.

| Clique na imagem para ampliar |
