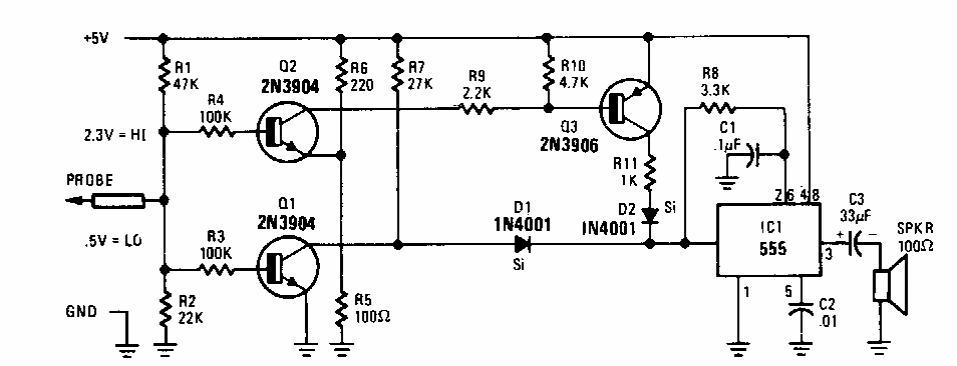

Encontrada numa Radio Electronics dos anos 60, este circuito fornece um tom de áudio que depende dos níveis lógicos do sinal de entrada. O circuito pode funcionar com tensões de 5 V obtidas do próprio circuito em teste.
| Clique na imagem para ampliar |
