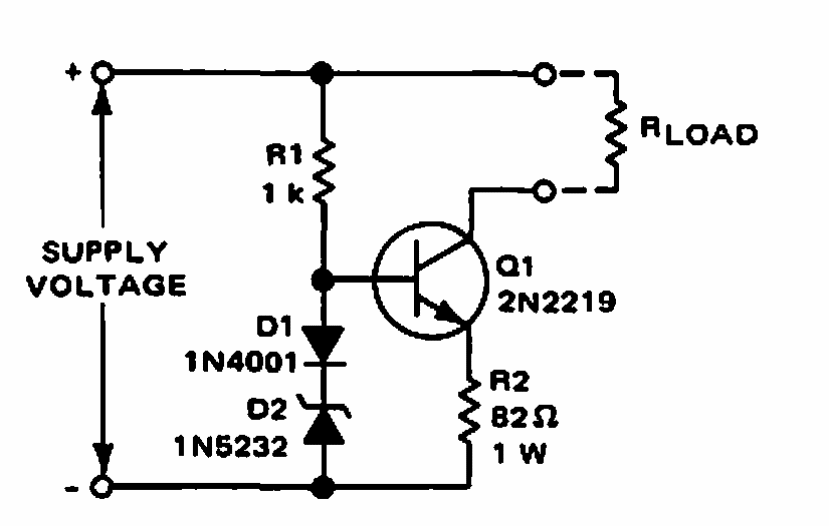

Regulador de corrente de 70 mA CIR15871S CB8821E (CIR18835)

Este circuito foi encontrado em documentação da Motorola de 1968. O transistor é da época. A carga pode ter resistências entre 10 e 80 ohms.

| Clique na imagem para ampliar |
