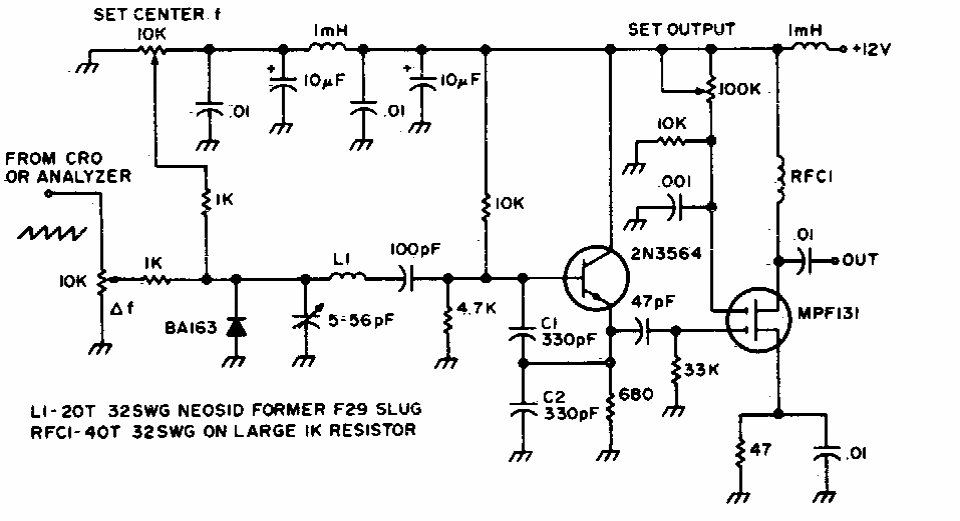

Este circuito de gerador de varredura de 10,7 MHz é indicado para aplicações na análise de aparelhos de FM com o osciloscópio. O circuito é de uma documentação americana dos anos 80.
| Clique na imagem para ampliar |
Este circuito de gerador de varredura de 10,7 MHz é indicado para aplicações na análise de aparelhos de FM com o osciloscópio. O circuito é de uma documentação americana dos anos 80.
