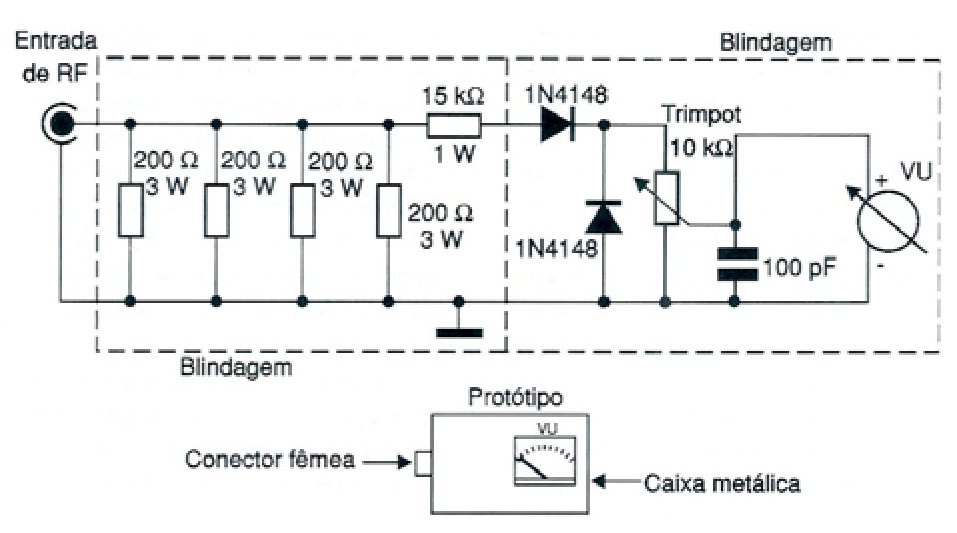

O instrumento descrito é indicado para a calibração de transmissores, possibilitando saber quando se obtém a potência máxima. O circuito é indicado para a faixa de FM entre 88 e 108 MHz.
A potência máxima suportada por esse circuito é de 10 W. Todos os reais-teres devem ser de filme metálico e o conjunto deve ser instalado em caixa de metal. O capacitar de 100 pF é necessário que seja cerâmico e o VU pode ser de qualquer tipo com 200 µA de fundo de escala. Ivan Fernando Roberto - Avaré - SP publicado na revista Eletrônica Total 124 de 2007.
| Clique na imagem para ampliar |
