Uma grande quantidade de pessoas atualmente utiliza a bicicleta como meio de locomoção e lazer nas grandes cidades. Contudo, infelizmente ainda, por diversos motivos, são poucas as vias públicas que dispõem de ciclo- vias, e com isso os ciclistas acabam dividindo com veículos maiores a pista de rolamento. O simples circuito apresentado permite alertar, através de um sinal luminoso, a presença de um ciclista e sua bicicleta. Para isto são usados quatro LEDs de alto brilho, já bastante comuns no nosso mercado e que, principalmente à noite, permitem a visualização a uma boa distância. O circuito utiliza um Cl CMOS 4093, onde temos duas de suas portas formando dois osciladores independentes. Um dos osciladores fornece os pulsos que determinam o ritmo das piscadas enquanto o outro alterna o grupo de LEDs que pisca.

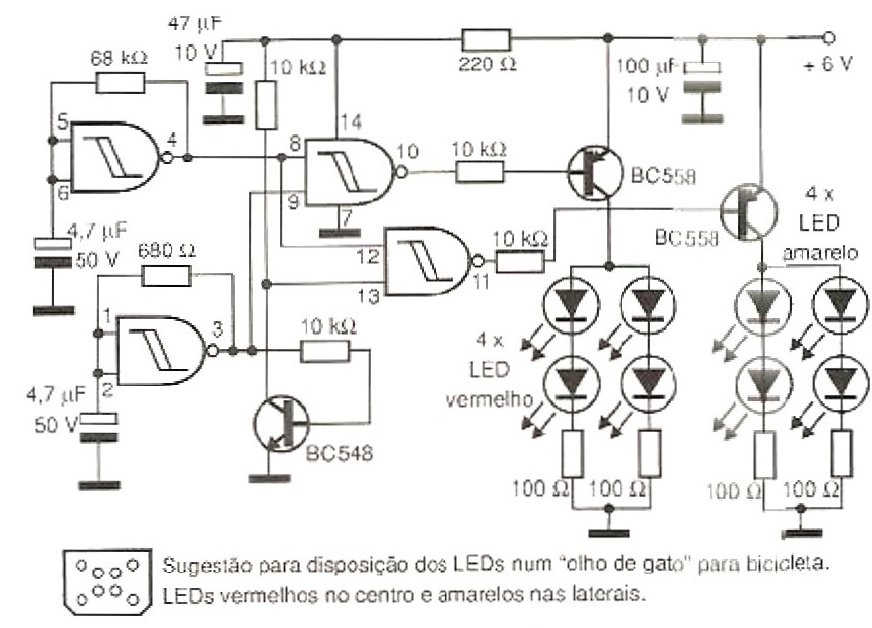

Os LEDs podem ser acondicionados num "olho de gato" (refletor) que pode ser adquirido com facilidade em lojas que vendem produtos para bicicletas, como sugere a figura junto ao diagrama e que, inclusiva, já vem com o suporte para a fixação na bike. Para alimentação do circuito podem ser utilizadas 4 pilhas tipo AA. Todos os resistores são de 1/8 W. Na montagem original, autor empregou vários componentes SMD que também já estão se tornando comuns no nosso mercado e que viabilizam a realização de uma montagem bem compacta.
Obs.: Os eletrolíticos nas entradas das portas do 4093 determinam a frequência das piscadas, Dada a tolerância elevada destes componentes, sugerimos que o leitor faça experiências para obter os efeitos desejados. Podem também ser usados LEDs de alta potência, caso em que sugerimos trocar os BC558 pelos BD136. Sidney de Sá dos Santos
