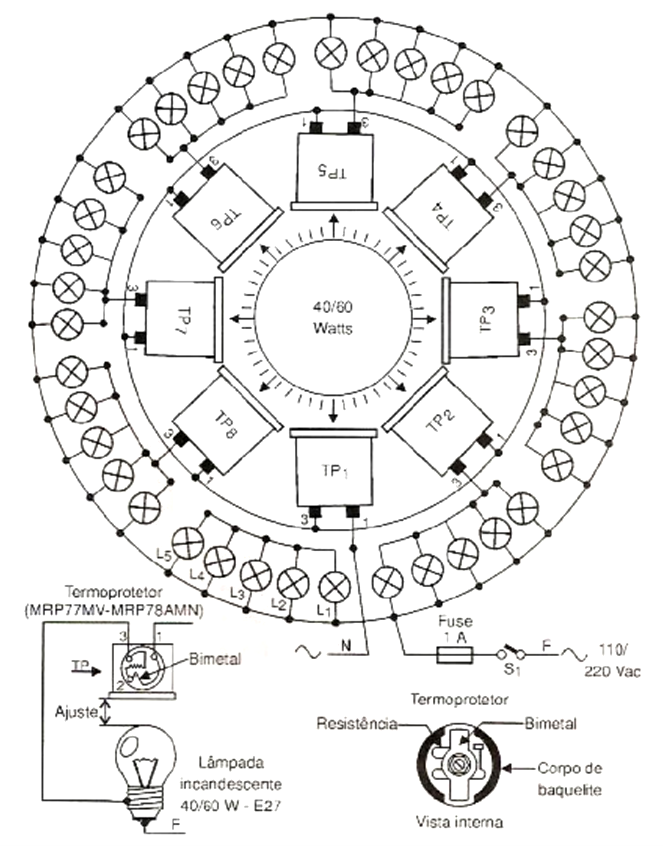

Aproveitando-se a função bimetal de diversos termo protetores, desenvolvemos um interessante circuito de pisca-pisca. O termo protetor é um dispositivo de proteção, utilizado em freezers e geladeiras para evitar sobrecargas no compressor. As figuras mostram o seu aspecto.
Assim como o bimetal, a função é de interruptor, precisando de calor para abrir e fechar seu contato elétrico. Utilizando-se uma lâmpada incandescente acesa, seu calor é suficiente para fazer acionamento. O ajuste é feito entre a lâmpada e o TP conforme a configuração apresentada.
O circuito funciona em 110/220 V, mas pode ser modificado para funcionar com 12/24 Vcc (fonte ou bateria) da seguinte maneira: Inter- romper a alimentação 110/220 V, dos TPS e conectá-los à fonte ou bateria. Só a lâmpada de 40/60 W será alimentada pela rede de energia local. Os circuitos dos TPs passarão a alimentar mini lâmpadas com tensões de acordo com a fonte ou bateria. Como é de uso decorativo, o tipo e cor das lâmpadas podem ser escolhidos à vontade. O fusível deve ter valores compatíveis com as cargas alimentadas. José Vieira Neto
