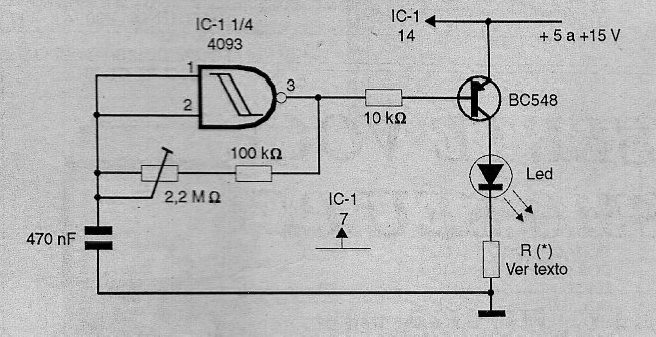

Este circuito excita um LED, que piscará em frequência ajustada pelo trimpot. As outras portas do mesmo circuito integrado podem ser usadas em configurações semelhantes. O resistor R terá 470 ohms para alimentação de 3 a 6 V, 680 ohms para alimentação de 9 V e 1k ohms para alimentação de 12 V.
