A partir das informações captadas pelos sensores, esse circuito produz um choque elétrico que muda de frequência e também de tensão. Como o circuito pode ser ajustado para qualquer valor de tensão seguro, não é perigoso.
A frequência central (para pulsos ou um tom) e a intensidade podem ser ajustadas de modo a tornar o dispositivo apropriado para muitos experimentos paranormais. Isso significa que a saída de tensão pode ser colocada entre os valores do limite inferior de sensação até um choque desagradável.
Os experimentos disponíveis para o leitor usando este dispositivo são basicamente os mesmos descritos em projetos anteriores. A diferença é que a saída é usada para estimular a pele de um sujeito. Alguns experimentos sugeridos são descritos abaixo.
O circuito é alimentado por células comuns.
Experimentos
■ A presença de um estímulo elétrico no sujeito, com base nas mudanças na resistência de sua própria pele, pode ser estudada em experimentos de PES. O leitor pode estudar como essa entrada "externa" altera (aumenta ou diminui) as habilidades paranormais de um indivíduo.
■ Objetos sensíveis ou seres vivos podem ser colocados entre os eletrodos, e o assunto será autoestimulado pela voltagem produzida pelo circuito. Experimentos para controlar esta voltagem usando poderes mentais podem ser feitos usando este circuito. O circuito pode ser usado para produzir campos de corrente em vasos de flores ou conduções biológicas produzidas por seus próprios estímulos.
■ O circuito pode ser usado para ajudar o sujeito a atingir o quarto estado de consciência ou entrar em estado de transe. O objetivo do experimento é manter a tensão de saída e a frequência constantes, sem alterar a pressão das mãos ou dedos sobre os eletrodos. Muitos experimentos em meditação transcendental e biofeedback podem ser realizados com base nessa configuração.
■ Coloque objetos sensíveis sobre os eletrodos e tente alterar a voltagem de saída concentrando seus poderes mentais no objeto. Os experimentos em telecinesia podem ser feitos adicionando-se algumas variações a esta configuração básica.
■ Em todos os experimentos sugeridos acima, a influência de um pêndulo pode ser explorada ao trabalhar com radiestesia.
■ A saída do circuito pode ser aplicada à folha de uma planta. Os eletrodos serão colocados em outra folha. O experimentador pode estudar como a própria planta pode controlar a tensão do circuito.
■ Conectando o circuito a uma lâmpada fluorescente, os experimentos com luz modulada são possíveis.
Como funciona
Uma porta de um 4093 IC é usada como um oscilador onde a frequência é determinada por C1 ou C2, R1 e a resistência entre os terminais X4 e X5, onde os eletrodos são colocados. Conforme a resistência entre X4 e X5 muda, a frequência também muda.
O sinal quadrado produzido por este bloco é aplicado à entrada de três outras portas NAND que existem no 4093 e são conectadas como inversores de buffer. O sinal na saída deste amplificador digital é então aplicado a um transistor NPN Darlington de potência.
A carga desse transistor é o enrolamento de baixa tensão de um transformador. Os pulsos aplicados a este enrolamento aparecem como pulsos de alta tensão no outro enrolamento e são aplicados aos terminais C1, X2 e X3 onde os eletrodos são conectados. Um dos eletrodos é colocado em X2, onde o potenciômetro P1 pode ser usado para controlar a intensidade do estímulo.
O circuito é alimentado por células AA, mas usando transformadores de fonte de alimentação comuns, pulsos de alta tensão de até 300 V podem ser produzidos. Obviamente, esses pulsos não são perigosos, pois são curtos e limitados em corrente. Caso contrário, os pulsos são fortes o suficiente para acionar uma lâmpada fluorescente que piscará de acordo com a resistência entre os eletrodos. Muitos experimentos podem ser realizados usando este circuito.
Montagem

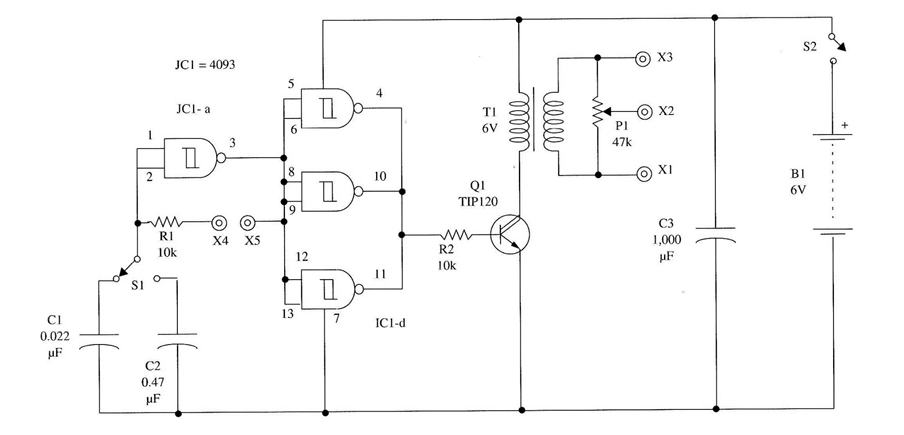

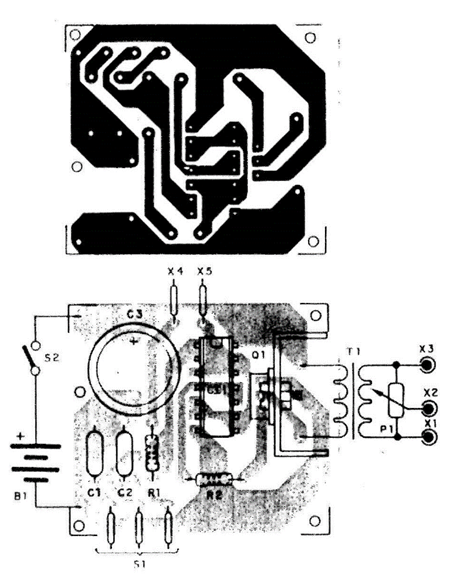

A Figura 1 mostra o diagrama do gerador de alta tensão usado para eletrochoque. Os componentes podem ser colocados em uma pequena placa de circuito impresso, conforme mostrado na Figura 2. Para Q1, você pode usar qualquer transistor Darlington de média potência com corrente de coletor avaliada em 1 A ou mais. Este transistor deve ser instalado em um pequeno dissipador de calor.
Qualquer transformador com secundário classificado para tensões entre 5 e 12 V e correntes na faixa entre 50 mA e 300 mA pode ser usado. O primário pode ser classificado para 117 Vca ou 220/240 Vca.
O tipo de eletrodos necessários depende do experimento.
Como sensor, você pode usar pequenas placas de metal sobre as quais os dedos são colocados, ou hastes de metal. Para os eletrodos de estimulação, você pode usar pequenas placas de metal fixadas na pele por elásticos ou mesmo hastes para serem agarradas nas mãos do sujeito. Em alguns casos, você precisa adicionar um resistor de 2,2 WI entre X4 e X5 para evitar que o circuito entre em uma condição de não oscilação. Essa condição pode aumentar a corrente produzida por Ql, produzindo excesso de calor e drenando as células.
O circuito pode ser colocado em uma pequena caixa de plástico ou madeira e para a conexão dos eletrodos; bornes ou banana jacks podem ser usados.
Testando e Usando o Circuito
Insira um resistor de 100 kl2 a 1 MΩ entre X4 e X5 e conecte um par de placas de metal como eletrodos entre X1 e X2. Defina o potenciômetro P1 no mínimo
Qualquer transformador com secundário para tensões entre 5 e 12 V e correntes na faixa entre 50 mA e 300 mA pode ser usado. O primário pode ser para 117 Vca ou 220/240 Vca.
O tipo de eletrodos necessários depende do experimento.
Como sensor, você pode usar pequenas placas de metal sobre as quais os dedos são colocados, ou hastes de metal. Para os eletrodos de estimulação, você pode usar pequenas placas de metal fixadas na pele por elásticos ou mesmo hastes para serem agarradas nas mãos do sujeito.
Em alguns casos, você precisa adicionar um resistor de 2,2 MΩ entre X4 e X5 para evitar que o circuito entre em uma condição de não oscilação. Essa condição pode aumentar a corrente produzida por Q1, produzindo excesso de calor e drenando as células.
O circuito pode ser colocado em uma pequena caixa de plástico ou madeira e para a conexão dos eletrodos podem ser usados casquilhos ou jaques banana.
Testando e Usando o Circuito
Insira um resistor de 100 kΩ a 1 MΩ entre X4 e X5 e conecte um par de placas de metal como eletrodos entre X1 e X2. Defina o potenciômetro P1 para sua saída mínima. S1 deve ser colocado em uma posição para conectar Cl ao circuito. Ligue o circuito e coloque os dedos sobre os eletrodos.
Abra P1 lentamente até sentir o sinal produzido pelo circuito, primeiro como uma leve sensação de coceira. Continue até que a sensação se torne um choque leve. (Não continue até o ponto em que se tornar doloroso.) Agora, mova Si para a posição em que C2 está conectado ao circuito e experimente novamente.
O próximo passo é substituir o resistor entre X4 e X5 por um sensor e realizar os experimentos.
Quando em operação, deixe o assunto ajustar P1 sozinho. Não se esqueça de ajustá-lo para o valor mínimo antes de iniciar as sondas!
Sugestões
■ Coloque um LDR entre X4 e X5 para fazer experimentos com luz (veja o próximo projeto, "Terceiro olho").
■ Uma lâmpada fluorescente pode ser conectada entre X3 e X4 para realizar experimentos com feedback visual.
■ C2 pode ser aumentado para valores tão altos quanto 4,7 uF para permitir que o circuito produza pulsos amplamente espaçados. Neste caso, adicione um resistor de 47 SI em série com o emissor do transistor para evitar drenar o excesso de corrente das células.

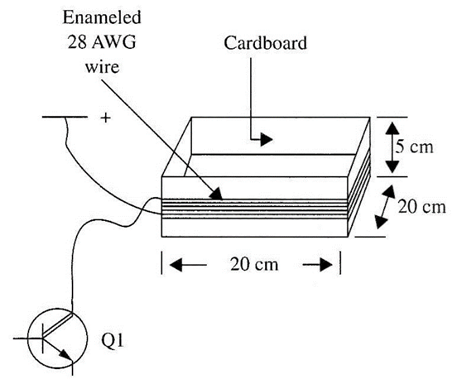

■ O transistor Q1 pode ser substituído por qualquer FET de potência sem fazer alterações no circuito original. ■ Substitua T1 por uma bobina formada por 20 a 100 voltas de fio AWG 28 em um cartão como mostrado na Fig. 3. O circuito pode ser usado para aplicar campos magnéticos a objetos controlados pela resistência entre X4 e X5.
■ A lâmpada fluorescente colocada entre X1 e X3 pode ser do tipo "luz negra", como as usadas em casas noturnas. Experimentos com UV podem ser realizados desta forma.
Cuidado: Não use lâmpadas UV dos tipos recomendados para apagar EPROMs. Eles são perigosos!
Lista de Peças:
Semicondutores
Circuito integrado IC1 4093 CMOS
Q1 TIP120, transistor NPN de silício de média potência
Resistores
R1, R2 10 kΩ, 1/8 W, 5% - castanho, preto, laranja Capacitores
C1 0,022 µF, filme de cerâmica ou metal
C2 0,47 µF, filme de cerâmica ou metal
C3 1.000 µF / 12 WVDC, eletrolítico
Diversos
Potenciômetro P1 47 kΩ
Transformador T1: primário 117 Vca, secundário 6 V, CT, 250 a 500 mA
S1 SPST, toggle ou slide switch
S2 Um polo, interruptor de duas posições
B1 6 V — quatro células AA ou C
Eletrodos de saída X1, X2, X3 (ver texto)
Eletrodos de entrada X4, X5 (ver texto)
Placa de circuito impresso, caixa de plástico, suporte de célula, eletrodos, botão para P1, fios, solda, etc.
Nota: este artigo foi originalmente escrito para meu livro Electronic Projects from the Next Dimension (2009). Veja em PN00 nota sobre o assunto de que ele trata. Projetos semelhantes podem ser encontrados no site. Digite magnético na busca para encontrar artigos.
