Voltamos com mais testes e questões para levar aos nossos seguidores interessados em participar de concursos, vestibulares, ENEM, ou simplesmente para avaliar seus conhecimentos. Assim, reunimos na nossa décima sexta seleção de testes que foram aplicados a concursos, ENEM, vestibulares, etc. mais testes que visam nossos leitores que se habilitam a um concurso, como também para os professores que desejam ter sugestões de testes para aplicar em suas provas.
Colecione estes testes, pois serão de grande utilidade para você que estuda, pretende se habilitar a uma vaga num bom emprego ou ensina eletrônica. Nosso tema desta vez é eletrônica, com componentes e circuitos.
Questão 1
Qual dos recursos abaixo assinalados NÃO pode ser usado para desligar um SCR em condução, alimentando uma carga de corrente contínua?
a) Colocar momentaneamente em curto o anodo com o catodo, através de um circuito externo ou de uma chave.
b) Desligar a alimentação do circuito por um instante, dando tempo para que a tensão entre anodo e catodo caia a um valor abaixo do necessário à manutenção da condução.
c) Reduzindo a corrente no circuito abaixo do valor de manutenção Ih.
d) Aplicando um pulso negativo à comporta com intensidade suficiente para reduzir a corrente no SCR à zero.
Questão 2

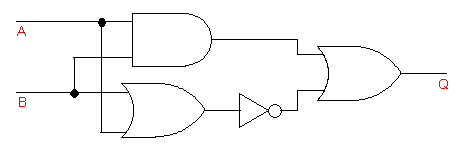

Qual é a expressão lógica que melhor descreve o funcionamento do circuito lógico digital da figura 1?
Questão 3
Qual é o nome do circuito que faz uso de 4 transistores e que é utilizado para inverter a rotação de um motor de corrente contínua?
a) Controle PWM
b) PLL
c) Ponte H
d) Ponte retificadora
Questão 4

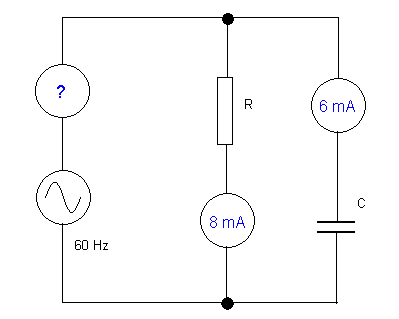

No circuito dado na figura 2 lado qual é a corrente fornecida pelo gerador?
a) 14 mA
b) 2 mA
c) 10 mA
d) 3,6 mA
Questão 5
Um indutor, num circuito de corrente alternada apresenta uma reatância de 20 ohms. Qual será a impedância de um circuito formado por este indutor e um resistor de 30 ohms ligados em série no mesmo circuito de corrente alternada?
Respostas e resoluções
Questão 1
As respostas (a) (b) e (c) são as corretas para se desligar de forma apropriada um SCR num circuito. Por outro lado, se um SCR está em condução e for aplicado um pulso negativo ele não desliga. Se isso acontecer num circuito de corrente alternada, ou seja, for aplicado um pulso negativo quando ele estiver polarizado no sentido inverso, ele pode até sofrer danos. A resposta correta é, portanto, a (d).
Questão 2

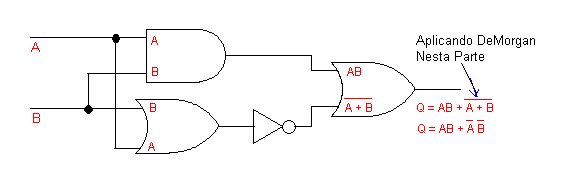

Observe que temos duas respostas possíveis dependendo da aplicação do Teorema de DeMorgan. Trata-se de uma função Exclusive OR ou OU-Exclusivo.
Questão 3
Resposta correta: Ponte H (C)
Questão 4
Resposta Correta: C

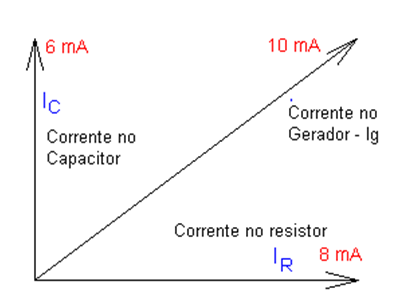

Basta levar em conta a defasagem entre corrente e tensão que ocorre num circuito desse tipo, conforme mostra a figura 4.
Questão 5
Dados:
XL = 20 ohms
R = 30 ohms
A fórmula usada ser:
Aplicando a fórmula temos:
Z = 36,05 ohms
