Descrevemos a montagem de um simples indicador de tensão para a bateria de carro, mas que também pode ser adaptado para funcionar como indicador de tensão para fontes de alimentação. O circuito é simples e tem indicação em 4 níveis, através de LEDs.

O circuito apresentado se baseia em 4 comparadores de tensão de um circuito integrado LM339.

Os níveis de tensão com que cada comparador dispara acendendo de 1 a 4 LEDs depende dos resistores de referência e do ajuste do trimpot.

Podem ser usados LEDs de cores diferentes para os níveis de tensão, por exemplo, vermelho, amarelo e verde.

Para uma fonte de alimentação, pode-se ajustar os níveis de indicação de saída tomando por referência um multímetro.



Montagem

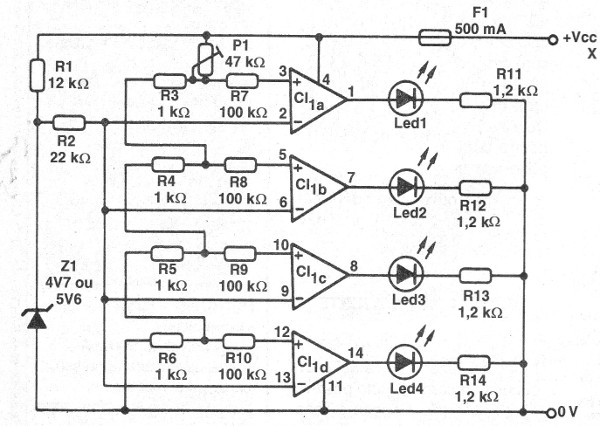

Na figura 1 temos o diagrama completo do monitor de tensão.



   Figura 1 – Diagrama do monitor de tensão
Figura 1 – Diagrama do monitor de tensão

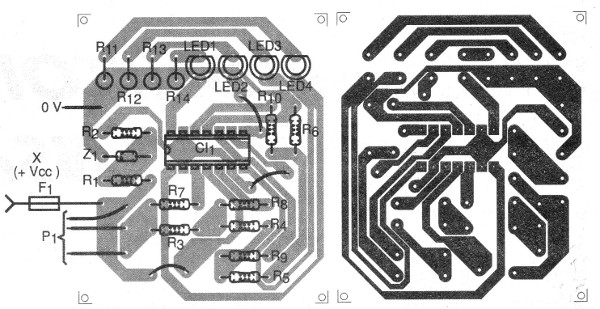

Na figura 2 temos a placa de circuito impresso para a montagem.



   Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem





Na montagem, observe a posição do circuito integrado e a polaridade dos LEDs.

Os resistores são de 1/8 W com qualquer tolerância e o zener é de 400 mW comum.



CI-1 – LM339 – circuito integrado

LED1 a LED4 – LEDs comuns de qualquer cor

Z1 – 4V7 ou 5V6 – diodo zener

R1 – 12 k ohms – resistor – marrom, vermelho, laranja

R2 - 22 k ohms – resistor – vermelho, vermelho, laranja

R3, R4, R5, R6 – 1 k ohms – resistores – marrom, preto, vermelho

R7, R8, R9, R10 – 100 k ohms – resistores – marrom, preto, amarelo

R11, R12, R13, R14 – 1k2 ohms – resistores – marrom, vermelho, vermelho

P1 – 47 k ohms – trimpot

F1 – 500 mA – fusível

Diversos:

Placa de circuito impresso, suporte para o fusível, fios, solda, etc.
