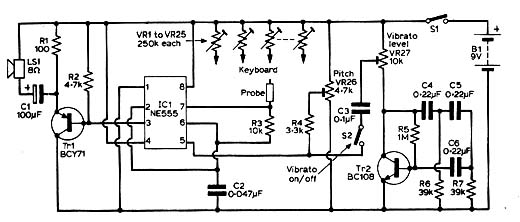

Encontrei este órgão eletrônico numa revista Practical Wireless de 1976, da minha vasta coleção de revistas estrangeiras de eletrônica. O circuito ainda é atual pois usa o 555 e os transistores admitem equivalentes comuns. Podemos usar o BD136 para o BCY71 e o BC548 para o BC108. Este circuito conta com um oscilador de vibrato dado por TR2 e uma etapa amplificadora que alimenta um pequeno alto-falante. O teclado consiste em chapinhas de metal ou placa de circuito impresso onde tocamos com uma ponta de prova. O ajuste de cada nota é feito no trimpot correspondente e a profundidade do efeito de vibrato ajustada em VR26. No artigo original da revista são sugeridas 25 notas que cobrem 2 oitavas incluindo os sobretons. A alimentação deve ser feita com pilhas ou fonte, pois o consumo elevado gastaria rapidamente uma bateriazinha de 9 V.



 Mini Órgão Eletrônico
Mini Órgão Eletrônico
