Pisca-Pisca Duplo com o 555 (CIR232)

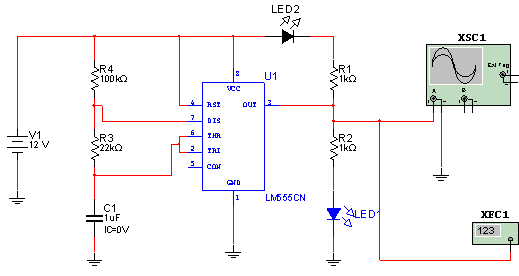

Este circuito faz dois LEDs piscar alternadamente numa frequência que depende de R3, R4 eC1. Estes componentes podem ser alterados numa ampla faixa de valores. O circuito desenhado no Multisim, pode ser alimentado com tensões de 5 a 12 V. Para 5 ou 6 V, os resistores em série com os LEDs podem ser de 300 e 470 ? respectivamente. Os LEDs podem ser de qualquer cor. No desenho, para efeito de simulação são ligados os instrumentos do Multisim. Veja mais no ART011.



 Pisca-Pisca Duplo com o 555
Pisca-Pisca Duplo com o 555
