Oscilador TTL de 5 MHz (CIR8313)

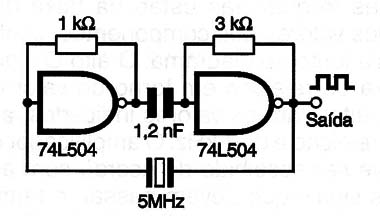

O oscilador apresentado gera um sinal retangular de saída numa frequência de 5 MHz, determinada pelo cristal. O circuito pode ser usado como clock de instrumentos digitais de medida que exijam uma base de tempo a cristal para maior precisão. O capacitor de 1,2 nF deve ser cerâmico e o circuito pode operar com cristais de frequências na faixa de 1 MHz a 5 MHz, sem problemas.
