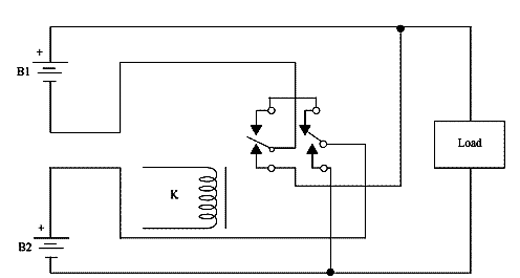

Na figura mostramos como comutar duas fontes de alimentação de modo que elas alimentem uma carga em paralelo ou em série. Para a comutação é utilizado um relé de dois contactos reversíveis. Se as fontes B1 e B2 forem os enrolamentos de um transformador podemos obter duas tensões de Saída numa fonte.



 Série ou Paralelo Com Relé
Série ou Paralelo Com Relé
