Mini Fonte para o Laboratório (MIN325)

Descrevemos a montagem de uma simples fonte de alimentação para o laboratório de física, química e introdução a eletrônica que pode ser usada com vantagem em relação às pilhas, na alimentação de projetos simples. A fonte de baixo custo não é estabilizada podendo alimentar aparelhos que precisem de 6 a 8 V e correntes entre 300 e 500 mA, conforme o transformador usado.

A fonte não é estabilizada e sua proteção pode ser feita com a adição de um fusível de entrada de 500 mA. Com sua montagem numa caixinha, e dois bornes para ligação dos aparelhos alimentados, ela poderá ser usada com facilidade no laboratório.

A presença do transformador garante a segurança que impede que choques possam ser causados no caso de um eventual toque nas partes do circuito alimentado.

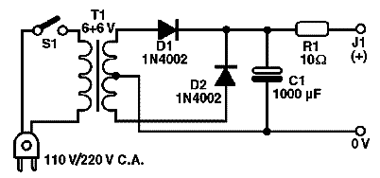

Na figura 1 temos o circuito completo da fonte.

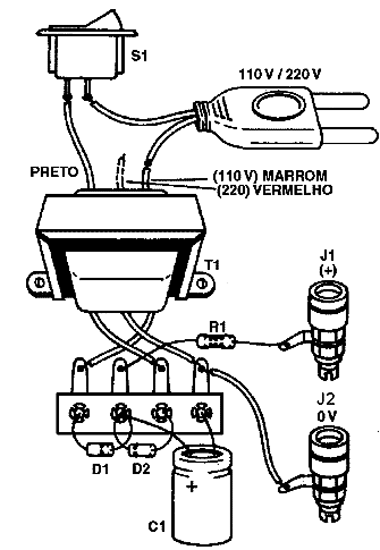

Na figura 2 temos sua montagem numa ponte de terminais, podendo ser utilizadas outras técnicas, como o uso de uma placa de circuito impresso.

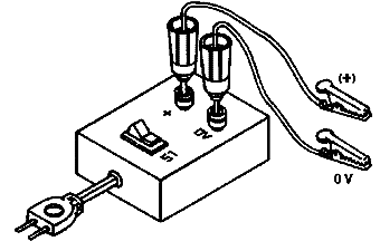

Na figura 3 temos a montagem numa caixinha de plástico.





Dois cabos com plugue e garras facilitam o uso da fonte na alimentação de projetos experimentais.



D1, D2 - 1N4002 ou 1N4004 - diodos de silício

T1 - Transformador com primário de 110 V ou 220 V e secundário de 6 + 6 V e corrente entre 300 e 500 mA

C1 - 1 000 µF x 12 V ou mais - capacitor eletrolítico

J1, J2 - Bornes vermelho e preto

S1 - Interruptor simples

R1 - 10 ? x 5 W - resistor

Diversos:

Cabo de alimentação, fios, caixa para montagem, ponte de terminais, etc.
