Transmissor CW de FM ou Oscilador de RF (MIN017)

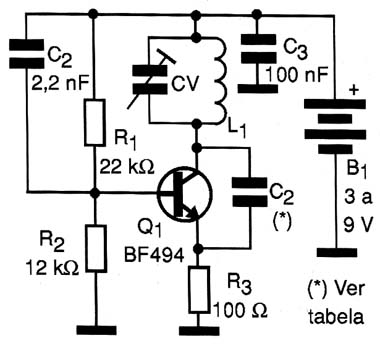

O circuito que apresentamos na figura 1 pode ser usado tanto como um transmissor telegráfico experimental para a faixa de VHF e FM, como um oscilador de RF, operando entre 50 e 120 MHz, dependendo apenas da bobina utilizada.

Diagrama do transmissor.
Diagrama do transmissor.

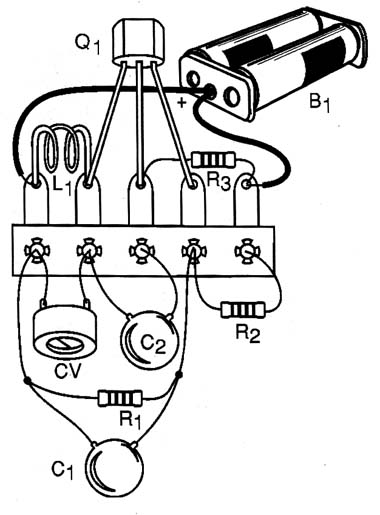

Como se trata de projeto muito simples, a montagem pode ser feita numa ponte de terminais com a disposição de componentes mostrada na figura 2.



Montagem do trsnmissor
Montagem do trsnmissor





A bobina dependerá da faixa de freqüências de operação conforme a seguinte tabela:



Faixa de FreqüênciasNúmero de EspirasValor de C2 recomendado
50 a 80 MHz 6 a 8 10 a 22 pF
80 a 100 MHz 4 a 5 4,7 a 10 pF
100 a 120 MHz 2 a 3 1 a 3,3 pF



A bobina, em todos os casos, é enrolada num lápis como referência, utilizando-se fio de 24 a 28 AWG, sem núcleo.

Como transmissor, pode ser usada uma antena telescópica de 15 a 40 cm e a alimentação pode ser feita com tensões de 3 a 9 V.

Para modular o circuito com um sinal de áudio, esse sinal pode ser aplicado ao emissor ou à base do transistor através de um capacitor cerâmico de 220 nF a 470 nF.

Para transmitir sinais telegráficos use um oscilador de áudio como modulador ou simplesmente intercale o manipulador entre a fonte de alimentação e o circuito.

O trimmer pode ser de qualquer tipo com capacitância máxima de 15 a 40 pF. A capacitância máxima desse componente também influi na faixa de freqüências gerada devendo haver eventuais compensações com a alteração do número de espiras da bobina, se a sintonia desejada não for alcançada.

Como transmissor, o alcance poderá chegar aos 100 metros com uma alimentação de 9 V e um receptor sensível.





Q1 - BF494 ou 2N2222 - transistor de RF

L1 - Bobina - ver texto

C1 - 2,2 nF - capacitor cerâmico

C2 - ver tabela

C3 - 100 nF - capacitor cerâmico

R1 - 22 k ? x 1/8 W - resistor - vermelo, vermelho, laranja

R2 - 12 k ? x 1/8 W - resistor - marrom, verelho, laranja

R3 - 100 ? x 1/8 W - resistor - marrom, preto, marrom

CV - trimmer - ver texto

B1 - 3 a 9 V - pilhas ou bateria



Diversos:

Ponte de terminais, caixa para montagem, fios, fonte de alimentação ou suporte de pilhas
