O circuito integrado FPD87392AXA da National Semiconductor (www. national.com) consiste em um controlador de 3,3 V para TFT-LCD com entradas LVDS duplas e saídas RSDS para aplicações em monitores TFT-LCD e notebooks (SXGA/SXGA+/ UXGA).
A arquitetura lógica desse componente é implementada utilizando um controlador de tempo padrão e default com funcionamento baseado em um Embedded Gate Array.
O dispositivo é reconfigurável de acordo com as necessidades de uma aplicação específica, através do fornecimento da aplicação definida pelo usuário ou ainda por um código VHDL/Verilog fornecido pelo cliente.
O FPD87392AXA é um controlador de tempo que combina uma interface dupla de pixel LVDS com um driver de interface de coluna RSDS da National (Reduced Swing Differential Signaling) para resoluções SXGA, SXGA+ e UXGA.
O componente fica no painel TFT-LCD e proporciona a buferização dos dados, além de controlar a geração do sinal. O percurso dos dados RSDS para o driver de coluna faz com que haja uma diminuição da EMI irradiada e reduza dinamicamente o consumo de energia do sistema.

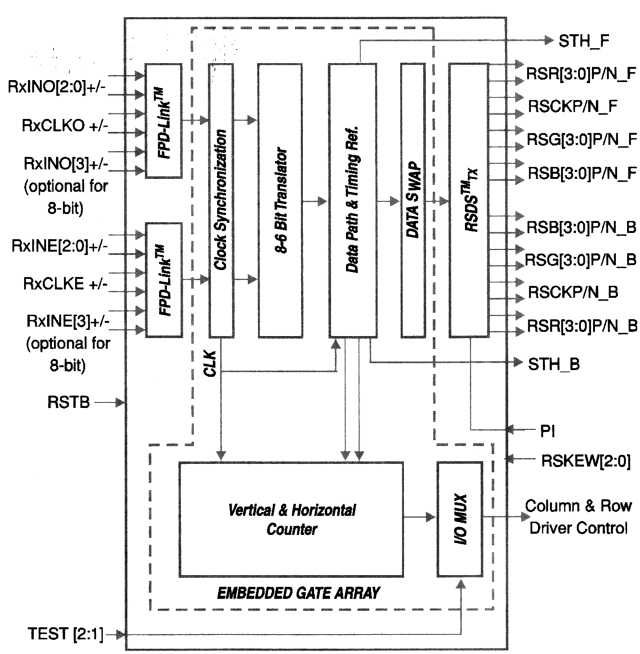

O barramento duplo de 12 pares diferenciais trabalha com dados de cor de até 24 bits para painéis SXGA/ SXGA+/UXGA, quando usando uma temporização VESA padrão de 60 Hz. Na figura 1 temos o diagrama de blocos do dispositivo.
Os principais destaques desse produto são:
• Faixa de frequências de entrada de 30 MHz a 85 MHz a
• Suporta resoluções SXGA (1280 x 1024), SXGA+ (1400 x 1050) e UXGA (1600 x 1200).
• Barramento RSDS para baixo consumo e redução de EMI
• Excita drivers de coluna RSDS com velocidades até 170 Mb/s com um clock de 85 MHz.
• Entrada dupla de pixel de 6 ou 8 bits LVDS
• Suporta o modo de inversão de 1 ou 2 linhas para saída RVS
• Função modo free run
• Função Fail-safe no modo DE
• Suporte Power-on-reset
• Opera com 2,7 V a 3,6 V
• Invólucro TQFP de 128 pinos

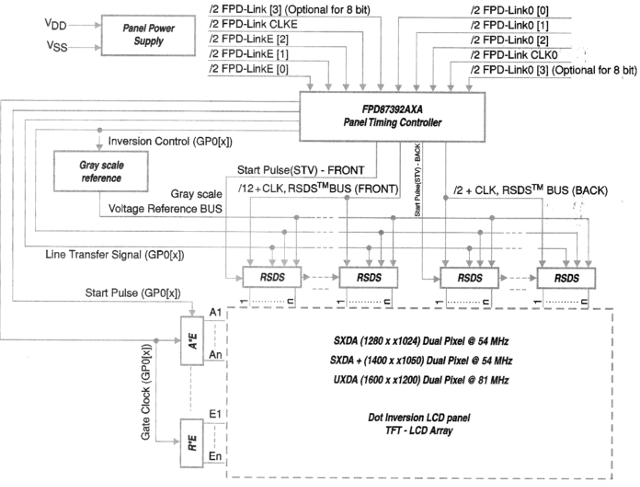

Na figura 2 mostramos um diagrama de aplicação.
