Transformadores de linha 210 V para Caixas de Som Ambiente (ART2080)

 Um dos problemas nas instalações de caixas para som ambiente é que a maioria tem entrada de 4 ou 8 ohm, não permitindo ligar várias caixas diretamente na saída do amplificador, também com saída de 4 ou 8 ohm.  Muitos instaladores leigos ligam 20 ou mais caixas de 4 ou 8 ohm diretamente na saída do amplificador, provocando som distorcido e queimas frequentes do amplificador. Veja neste artigo como tratar corretamente o problema.



(*) da Keletron/Fontat

Os produtos KELETRON/FONTAT são fabricados pela indústria:

YOJI KONDA EPP

Rua Comandante Salgado 120 – 16400-501 – LINS SP

Telefone: 14 3522 2428

Web: www.yojikonda.com

Email: O endereço de e-mail address está sendo protegido de spambots. Você precisa ativar o JavaScript enabled para vê-lo.



  A solução é ligar um transformador tronco de 210 V na saída de 4 ou 8 ohm do amplificador   transformando a sua saída em uma linha denominada Linha de 210V, e assim permitindo que os   sinais cheguem até o fim da linha, sem perdas perceptíveis.

  É necessário um transformador de linha em cada caixa para reverter novamente a linha de 210 V em 4 ou 8 ohm.

  Outra função importante do transformador de linha é a de equalizar corretamente a potência   aplicada na caixa.

 Se for especificado 15 W no transformador, será esta a potência máxima aplicada na caixa.

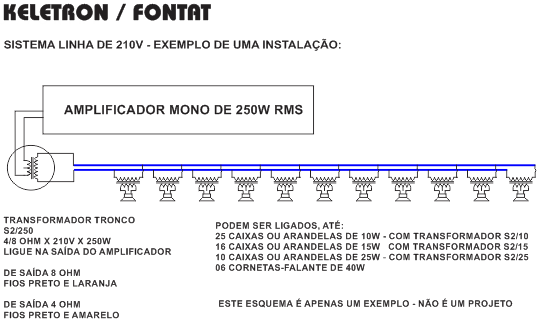

   No exemplo abaixo, pode-se usar um amplificador mono ou que tenha saída em Bridge.












 Em som ambiente de lojas, igrejas, clubes, etc., não se usa som estéreo.

Em alguns amplificadores de dois canais que não tem saída em ponte (Bridge), pode unir os dois canais usando um  transformador tronco de duas entradas.

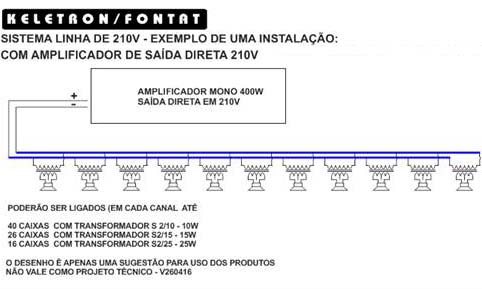

    Atualmente já existe amplificador com saída direta em 210 V. Por exemplo, o modelo LL Audio PWM 210 FM.

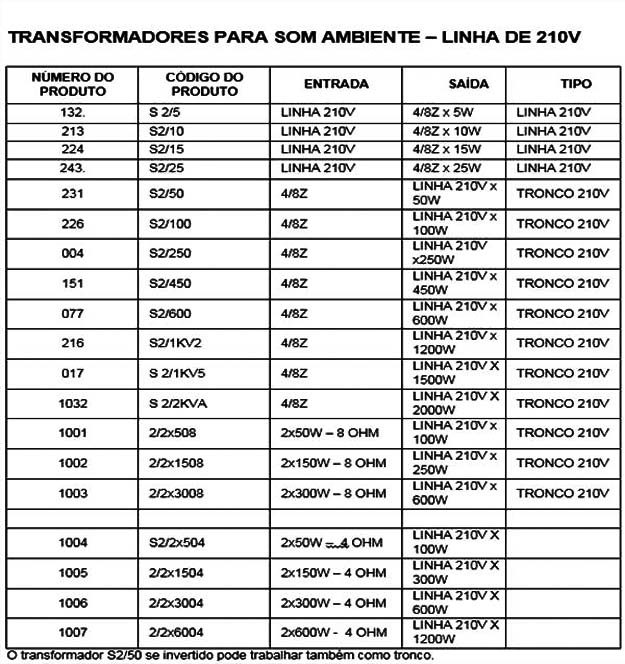

Lista de preços destes e outros produtos. Clique abaixo:

www.yojikonda.com/lista/lista.html





REGRAS BÁSICAS



1 - A linha de 210 V  é constituída por dois tipos de transformadores, exercendo as seguintes funções:



2- TRANSFORMADOR TRONCO: Eleva a tensão da saída dos amplificadores, gerando a linha de 210 V, possibilitando os sinais percorrerem até o final da linha sem perdas significativas.



O transformador tronco deverá ter a potência igual ou superior a do amplificador (Em Watt RMS por canal).





3–TRANSFORMADORES DE LINHA:

Com o transformador tronco, os sinais chegam até as caixas sem perdas perceptíveis, desde que a linha seja corretamente dimensionada, porém esses sinais não são compatíveis para serem ligados diretamente às caixas.

Para compatibiliza-los às caixas é que são utilizados os transformadores DE LINHA. Esses transformadores tem dupla função:

Reverter os sinais para que sejam novamente adequados à impedâncias das caixas. A outra função é equalizar corretamente a potência aplicada a cada caixa.

A potência marcada nos transformadores de linha é a potência equalizada para cada caixa.

Se o transformador de linha for de 15 W, significa que a potência transferida da linha à caixa será de 15 W.



4 – O sistema de 210 V é universal, para pequenas, médias  e altas distâncias, podendo atingir quilômetros, desde que a linha seja corretamente dimensionada.



5 - Não misture transformadores de sistemas diferentes em uma mesma linha, como os de linha direta, de 500 Ω ou  de 70 V.



6 - Os transformadores desta página não são adequados para som profissional (PA ou PS), usado em shows, sonorização de recintos de exposições, ruas e cinemas., onde são empregados som de alto nível, usando caixas acústicas com alto falantes de 12 ou mais polegadas. ara esses setores opte pelos transformadores da Linha PS.



7 - Para efeito de cálculo, este sistema é denominado: LINHA DE TENSÃO  DE 210 VOLTS.
