Bater palmas, assobiar ou mesmo falar uma palavra mais alto disparam este circuito que pode ser usado para ligar ou desligar qualquer aparelho elétrico em sua casa. O circuito é muito sensível e tem um funcionamento biestável. Componentes comuns de baixo custo são utilizados na sua construção.

Descrevemos a construção de um controle remoto sônico ou Vox, que é um aparelho que aciona um relé a partir de sons captados por um microfone.

Com um som, ele liga um circuito e o mantém assim, até que novo som seja captado e o desligue.

Dentre as aplicações temos a possibilidade de ligar e desligar ventiladores, aquecedores ou lâmpadas com uma simples ordem de comando.

Como usamos um relé, a carga pode ser de qualquer tipo, desde que não supere a capacidade de corrente dos contatos do relé que, para os tipos recomendados corresponde a uns 200 W.

O circuito pode tanto ser alimentado por pilhas comuns como a partir de uma fonte de alimentação.



Como Funciona

Os sinais captados pelo microfone são amplificador por um amplificador operacional de alto ganho, controlado a partir de P1.

O sinal amplificado é aplicado ao pino 3 de um multivibrador biestável ou flip-flop que faz a sua comutação, fornecendo na saída uma alteração de nível a cada dois pulsos, conforme mostra a figura 1.

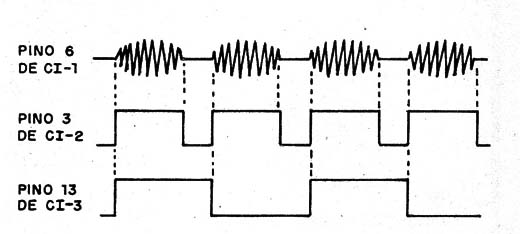

Figura 1 – Sinais no circuito
Figura 1 – Sinais no circuito



Assim, com um primeiro pulso sonoro, o relé ligado na saída liga e com um segundo pulso sonoro o relé desliga.

Como os sinais da saída do 4013 são insuficientes para acionar um relé, uma etapa amplificadora com um transistor é utilizada.

O microfone deve ser dinâmico, por exemplo, um pequeno alto-falante ou uma cápsula de telefone.

Na condição em que o relé se encontra desativado, a corrente drenada é muito pequena.



Montagem

Na figura 2 temos o diagrama completo do Controle Remoto Sônico.

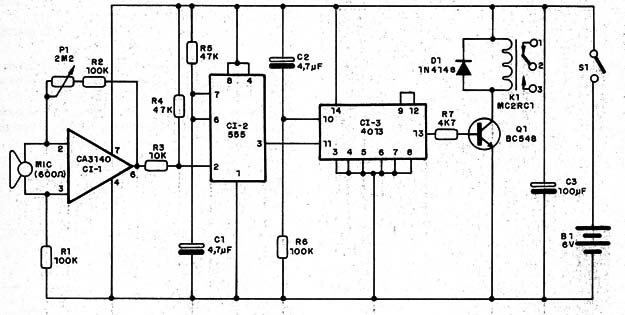

Figura 2 - Diagrama do controle remoto
Figura 2 - Diagrama do controle remoto



A montagem pode ser feita numa placa de circuito impresso com o padrão mostrado na figura 3.

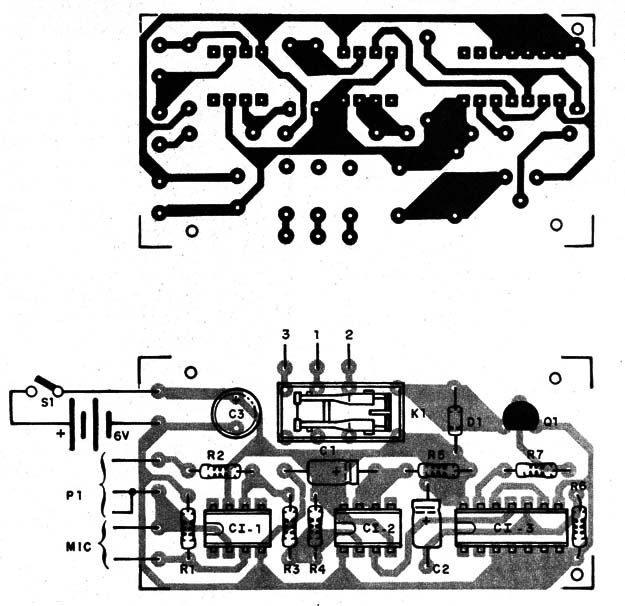

Figura 3 – Placa de circuito impresso para a montagem
Figura 3 – Placa de circuito impresso para a montagem



Na montagem, observe a posição dos circuitos integrados e transistor e também a polaridade dos diodos.

Os capacitores eletrolíticos podem ser de 12 V ou mais e os resistores são todos de 1/8 W.

A placa foi elaborada para relés com soquetes DIL e correntes de bobina até 100 mA.

Se forem usados outros tipos de relés, com bases diferentes, a placa deve ser redesenhada.

Para alimentação pode ser utilizada a fonte de alimentação d figura 3 ou então pilhas.

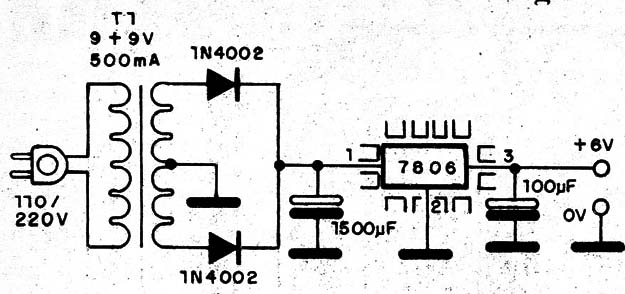

Figura 3 – Fonte de alimentação para o aparelho
Figura 3 – Fonte de alimentação para o aparelho



O transformador tem corrente de 200 a 500 mA e primário de acordo com a rede local de energia.

Na figura 4 mostramos como utilizar um pequeno alto-falante de 4 ou 8 Ω como microfone.



Figura 4 – Alto-falante como microfone
Figura 4 – Alto-falante como microfone



O pequeno transformador usado pode ser obtido num rádio transistorizado fora de uso.

Deve ser usado o transformador de saída que tem um enrolamento de baixa impedância e outro de alta.

No entanto, podem ser feitas experiências com outros transformadores.



Prova e Uso

Para testar e usar, ligue a alimentação e vá falando em intervalos regulares diante do microfone ao mesmo tempo em que ajusta P1 até obter o acionamento do relé.

Para usa, ligue a carga conforme mostrado na figura 6.

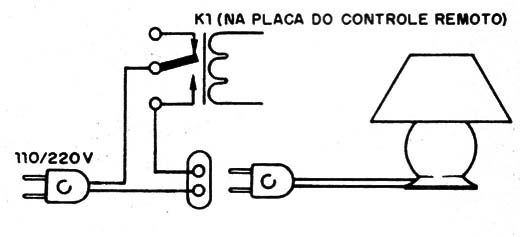

Figura 6 – Controlando uma carga externa
Figura 6 – Controlando uma carga externa



Respeite os limites de corrente da carga externa de modo a não prejudicar os contatos do relé.



CI-1 – CA3140 – circuito integrado CMOS

CI-2 – 555 – circuito integrado

CI-3 – 4013 – circuito integrado

Q1 – BC548 – transistor NPN de uso geral

D1 – 1N4148 – diodo de silício de uso geral

P1 – 2M2 – potenciômetro

K1- Relé DIL de 6 V x 100 mA

S1 – Interruptor simples

B1 – 6 V – 4 pilhas ou fonte

R1, R2, R6 – 100 k Ω x 1/8 W- resistores – marrom, preto, amarelo

R3- 10 k Ω x 1/8 W- resistor – marrom, preto, laranja

R4, R5 - 47 k Ω x 1/8 W – resistores – amarelo, violeta, laranja

R7 – 4k7 Ω x 1/8 W- resistor – amarelo, violeta, vermelho

MIC – microfone dinâmico comum – ver texto

Diversos:

Placa de circuito impresso, caixa para montagem, suporte de pilhas, fios, solda, etc.
