Diodos individuais e algumas combinações de diodos podem ser usadas para levar as I/Os no nível alto e baixo comutando-as de forma multiplexada (Z). O número de diodos (D) que podem ser controlados depende do número de I/Os (GP) usados.
A equação é: D = GP x (GP-1)
Como exemplo, podemos dar o controle de seis LEDs por três pinos I/O conforme tabela verdade abaixo.

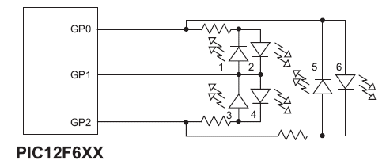

O circuito para esta aplicação é mostrado na figura abaixo
