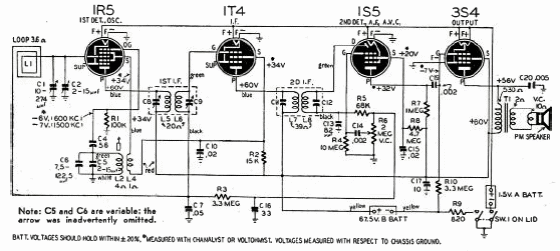

Este é o diagrama de um rádio comercial de 1946. São 4 válvulas para a faixa de ondas médias com antena de quadro e alimentação por baterias. O circuito é super heteródino.
