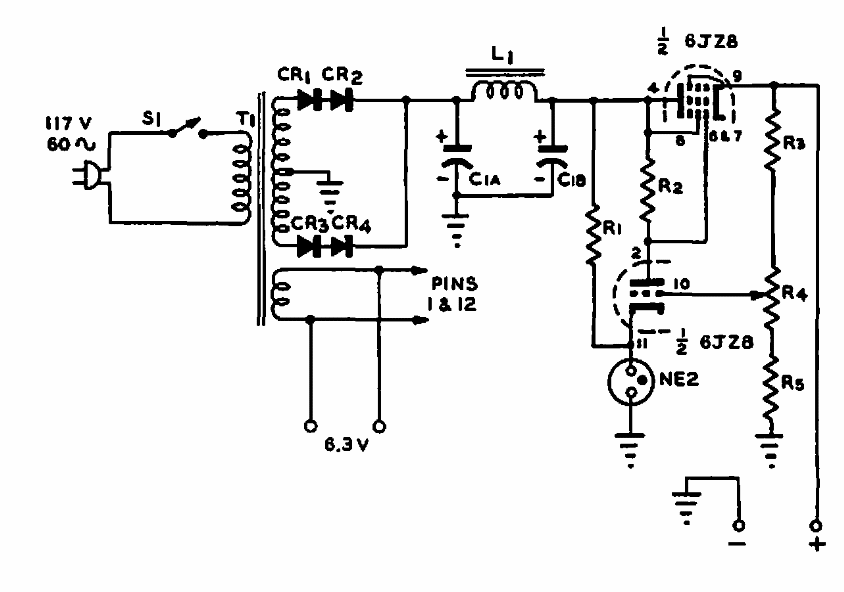

Este circuito é de uma publicação de 1966. Esta fonte usa um duplo triodo-pentodo do tipo compactron numa configuração em que já temos diodos semicondutores na retificação. O transformador tem secundário de 400 V x 70 mA.
| Clique na imagem para ampliar |
