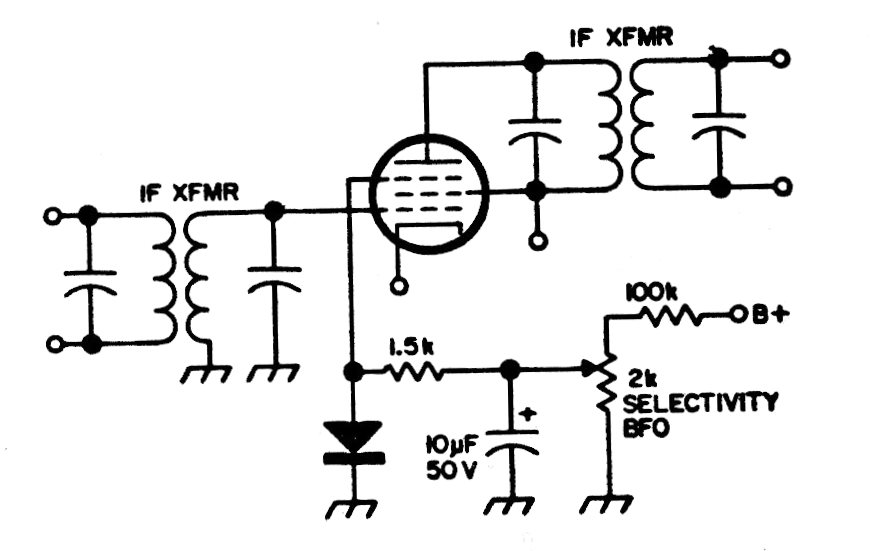

Encontramos este circuito numa publicação sobre telecomunicações dos anos 80. O circuito faz uso de um diodo como base para recepção de sinais SSB e CW num receptor valvulado comum. O circuito é instalado entre a primeira e segunda bobina de FI do receptor.
| Clique na imagem para ampliar |
