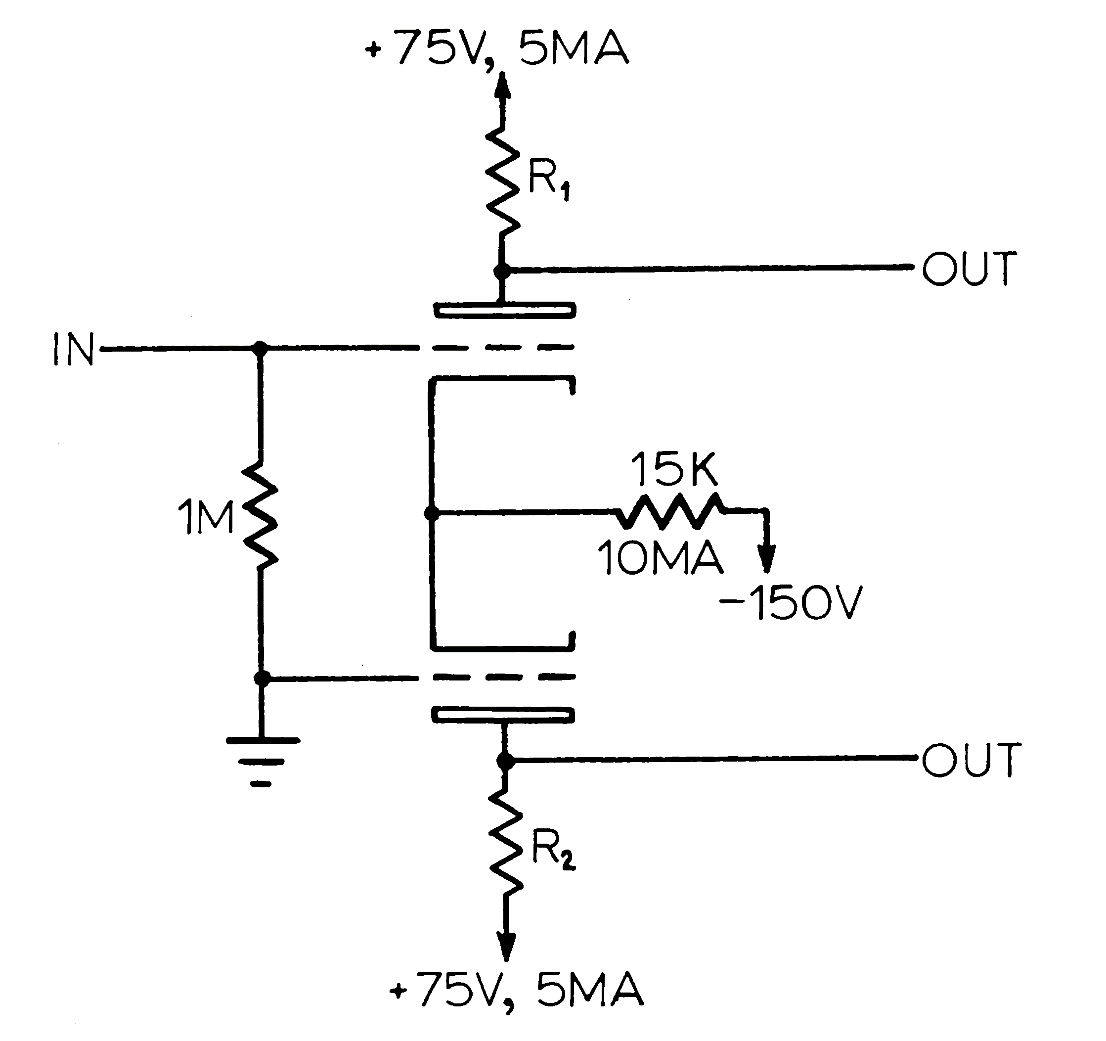

Inversor de fase acoplado por catodo (V1168)

Este circuito com válvulas triodo foi encontrado numa documentação da Tektronics de 1960. Observe as tensões simétricas usadas na alimentação.

| Clique na imagem para ampliar |
