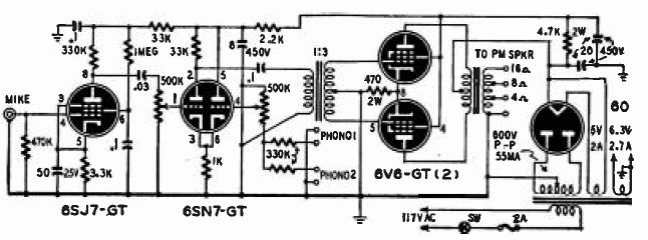

Este circuito foi retirado de uma Radio Electronics de abril de 1949. O circuito usa5 válvulas sendo uma dupla e uma retificadora de onda completa. Observe o transformador com saídas de várias impedâncias. O amplificador era para microfone.
