Amplificador com acoplamento DC (V1164)

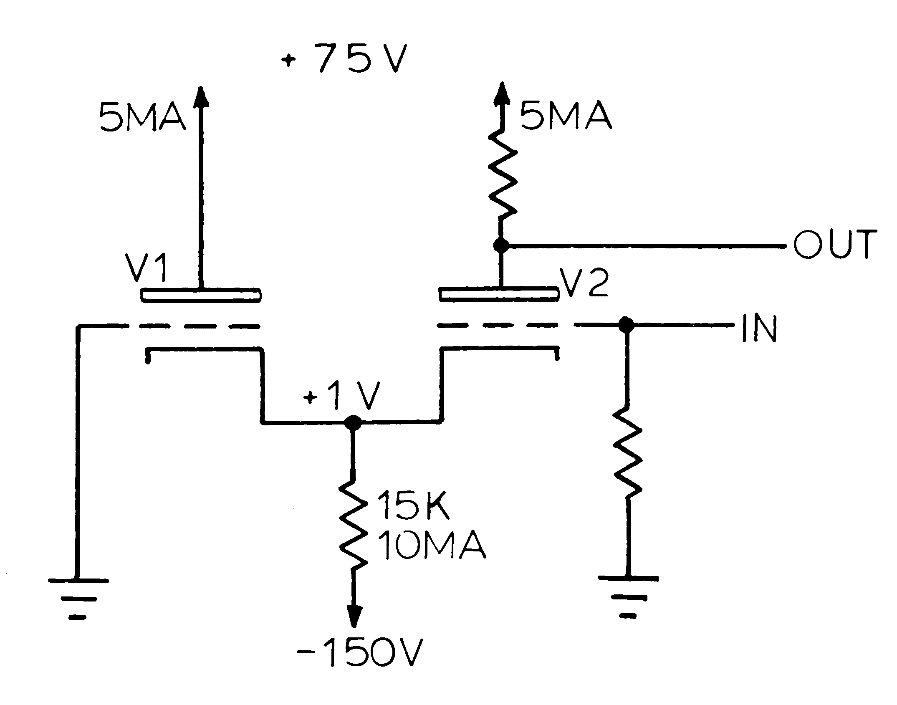

Estas etapas acopladas por catodo foram encontradas em documentação da Tektronics de 1960. O circuito é válido para válvulas triodo.
