Amplificador de 25W V1203S T495E (V1344)

Detalhes: Escrito por: Newton C. Braga

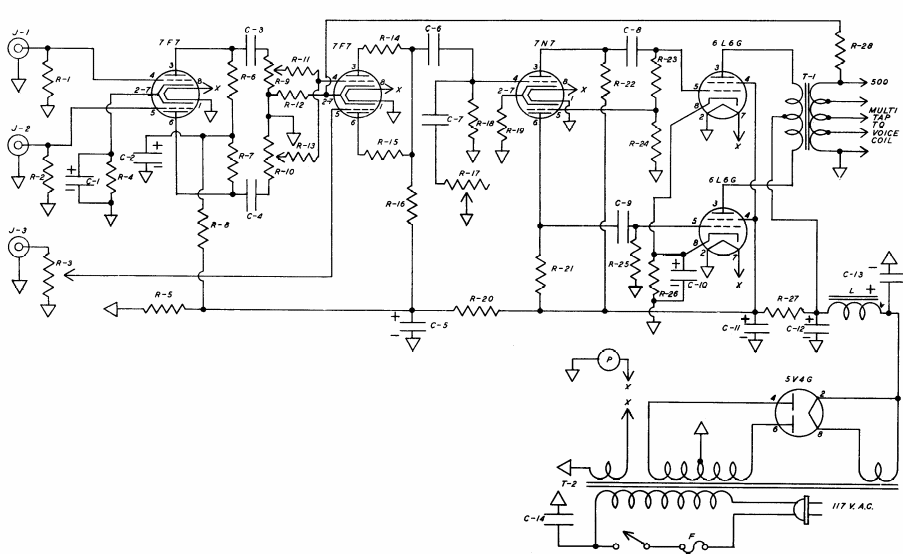

Este amplificador foi encontrado num manual de equipamentos valvulados de 1947. O circuito de alta fidelidade tem válvulas pentodo na saída e fonte com transformador.

| Clique na imagem para ampliar |
